Линейный раскрой в Excel | Блог Александра Воробьева

Опубликовано 02 Дек 2015
Рубрика: Справочник Excel | 46 комментариев

Экономичный линейный раскрой материалов (раскрой погонажа) актуален для многих отраслей производства и в строительстве. Это — распил бревен и досок в деревообработке, резка прутков, арматурных стержней, уголков, швеллеров, труб, двутавров на заготовки…

…в производстве металлоконструкций и машиностроении, поперечный раскрой рулонов с бумагой и тканью в целлюлозной и легкой промышленности.

Не смотря на кажущуюся простоту, решение задач линейного раскроя является весьма не легким, но стоящим делом. Внедрение научного подхода к раскрою погонажных материалов позволяет снизить расходы на них иногда более чем на 10%! Дочитайте статью до конца и убедитесь в правоте этих слов.

Рассматриваемая тема относится к задачам линейного программирования. Для решения таких задач ученые в последние 70 лет придумали несколько различных методов.

Метод индексов Л.В. Канторовича и В.А. Залгаллера при определенном навыке позволяет «вручную» без использования вычислительной техники эффектно выполнять линейный раскрой. Любопытным читателям рекомендую с этим методом ознакомиться, прочитав книгу вышеназванных авторов «Рациональный раскрой промышленных материалов».

Симплекс-метод, основанный на идеях Л.В. Канторовича, был описан и детально разработан рядом ученых  из США в середине 20 века. Надстройка MS Excel «Поиск решения» (Solver) использует этот алгоритм. Именно с помощью этого метода и Excel мы будем в этой статье решать задачу линейного раскроя.

Позже появились и получили развитие генетический, жадный и муравьиный алгоритмы. Однако, ограничимся их перечислением и перейдем к делу, не забираясь в дебри теорий (хотя там, «в дебрях», очень интересно).

Включим Excel и на простом примере порезки металлических стержней на детали познакомимся с одним из способов решения практических задач линейного раскроя. Часто математики эту задачу называют «задачей о распиле».

Исходные данные для примера я не стал придумывать, а взял из статьи Покровского М.А. «Минимизация неизбежных потерь материалов в промышленном производстве при их раскрое на штучные заготовки» опубликованной в №5 (май 2015)  электронного научно-технического журнала «Инженерный вестник» издаваемого ФГБОУ ВПО «МГТУ им. Н.Э. Баумана» (ссылка:

engbul.bmstu.ru/doc/775784.html).

Цель, которую я преследовал – сравнить полученные результаты решения задачи.

Пример решения задачи линейного раскроя в MS Excel.

Договоримся, что:

1. Заготовки – это исходный материал в виде прутков, полос, стержней и т.д. одинаковой длины.

2. Детали – это элементы, которые необходимо получить, разрезав исходные заготовки на части.

3. Ширина пила, реза, руба принята равной нулю.

Условие задачи:

Для комплектации одного из заказов заготовительный участок должен порубить на комбинированных ножницах из одинаковых прутков-заготовок длиной 1500 мм три типоразмера деталей:

151 штуку длиной 330 мм

206 штук длиной 270 мм

163 штуки длиной 190 мм

Требуется найти оптимальный план раскроя, использующий минимальное количество материала и дающий, соответственно, минимальное количество отходов.

Исходные данные:

1. Длину исходных заготовок L

з в миллиметрах записываем в объединенную ячейку

D3E3F3: 1500

2. Присваиваем номера i всем типоразмерам деталей, начиная от самой длинной и заканчивая самой короткой в ячейках

D4; E4; F4: 1; 2; 3

3. Длины деталей Lд_i в миллиметрах пишем в

D5; E5; F5: 330; 270; 190

4.  Количество деталей Nд_i в штуках заносим в

D6; E6; F6:

151; 206; 163

5.Приступаем к очень важному этапу – заполнению вариантов раскроев.

Необходимо запомнить и понять 2 принципа выполнения  этой работы.

1. Длины отходов должны быть меньше самой маленькой детали (0<Lo_j<Lд_min).

2. «Укладку» деталей в заготовку начинаем с самых больших деталей и с самого большого их количества, последовательно двигаясь в сторону уменьшения.

Если какого-нибудь типоразмера деталей в варианте раскроя нет, то ячейку оставляем пустой, ноль писать не будем для облегчения визуального восприятия таблицы.

Вариант раскроя №1:

Попытка выкроить из одной заготовки 5 деталей №1 невозможна, поэтому пишем в ячейку

D7: 4

Добавить в раскрой деталь №2 или деталь №3 также невозможно, поэтому оставляем пустыми ячейки

E7 и F7:

Вариант раскроя №2:

Уменьшаем на 1 от предыдущего варианта количество деталей №1 и записываем в

D8: 3

Пробуем добавить 2 детали №2 – не получается, поэтому дополняем в

E8: 1

Остается возможность дополнить раскрой деталью №3.

Заносим в

F8: 1

Придерживаясь озвученных принципов, заполняем по аналогии все возможные в данном случае 18 вариантов раскроев.

Сделав пару-тройку таблиц вариантов раскроев самостоятельно, вы уясните логику действий и будете тратить считанные минуты на эту работу.

Если при раскрое не выполняется первый принцип, то ячейка с длиной отхода автоматически окрашивается в красный цвет. Условное форматирование, примененное к ячейкам G7…G24, наглядно поможет вам в этой работе.

В ячейках H7…h34 ничего не пишем! Они используются для вывода результата решения!

Прошу уважающих труд автора скачать файл с примером после подписки на анонсы статей. Подписные окна расположены в конце статьи и наверху страницы.

Ссылка на скачивание файла с примером: lineynyy-raskroy-v-excel (xls 38,5KB).

Подготовка к решению:

* В ячейках G7…G24 вычисляются длины отходов (обрезков), остающиеся в результате выполнения раскроев, по формуле

Lo_j=Lз— Σ(Lд_i*Nд_ij)

6.  Количество деталей каждого типоразмера, изготовленных по всем примененным вариантам раскроя, будут подсчитываться в ячейках D26, E26 и F26 по формуле

Nд_iрасч=Σ(Nд_ij*Nз_j)

Количество деталей в найденном в конце решения плане раскроя должно полностью соответствовать заданному количеству деталей!

7. Необходимое число заготовок для выполнения оптимального плана раскроя будет определяться в объединенной ячейке D27E27F27 по формуле

Nз_расч=ΣNз_j

8. Общая длина всех заготовок, необходимых чтобы выполнить линейный раскрой всех деталей будет подсчитываться в объединенной ячейке D28E28F28 по формуле

Lз_Σ= Lз*Nз_расч

9.

Общая длина всех отходов, получаемых при выполнении найденного плана раскроя, будет считаться в объединенной ячейке D29E29F29 по формуле

Lо_Σ= Σ(Lо_j*Nз_j)

10. Доля отходов, полученных при выполнении оптимального плана линейного раскроя от общего количества использованного материала, будет вычисляться в объединенной ячейке D30E30F30 по формуле

Ωo= Lо_Σ/Lз_Σ

Решение:

Подготовка завершена, определены 18 вариантов наиболее оптимальных раскроев одной заготовки на детали и вписаны все необходимые формулы. Теперь предстоит решить главную задачу: определить оптимальный план раскроя – сколько заготовок, и по каким вариантам раскроев резать, чтобы в итоге получить все необходимые детали в нужном количестве при минимуме отходов.

1. Выбираем в главном меню «Сервис» —  «Поиск решения…».

2. В появившемся одноименном окне  «Поиск решения» производим настройки.

2.1. Назначаем целевой функцией общую длину отходов Lо_Σ и вводим ссылку в окно целевой ячейки.

2.2. Устанавливаем переключатель «Равной:» в положение «минимальному значению».

2.3. Указываем ячейки с переменными Nз_j в окне «Изменяя ячейки».

2.4. Вводим ограничения в одноименное окно. В качестве условий указываем необходимость равенства заданного Nд_i и расчетного Nд_iрасч количества деталей, а так же на переменные Nз_j – расчетное количество заготовок по вариантам раскроев – накладываем ограничение: это должны быть целые числа.

3. Нажимаем кнопку «Параметры» и в выпавшем окне  «Параметры поиска решения» выполняем  настройки так, как показано на следующем скриншоте. Закрываем окно кнопкой «ОК».

4. В окне «Поиск решения» нажимаем кнопку «Выполнить» и ждем, пока Excel найдет решение. Это может длиться несколько минут.

5. После сохранения найденного решения кнопкой «ОК», результаты отобразятся в ячейках  H7…h34 на листе Excel.

На следующей картинке показан найденный оптимальный линейный раскройный план.

Что в итоге?

Линейный раскрой в Excel заготовок для задач подобных рассмотренной в этой статье выполняется описанным выше методом за 10-15 минут! «Вручную», не зная метод индексов Канторовича, за такое время решения не найдешь.

Запустив «Поиск решения» несколько раз при разных параметрах поиска, удалось найти 5 различных планов рубки заготовок. Все 5 планов требуют одинаковое число заготовок – 93 и дают отходов всего 2,21%!!! Эти планы почти на 6% лучше, чем план, рассчитанный Покровским и более чем на 10% экономичнее «Традиционного» плана (смотри ссылку на первоисточник в первой части статьи). Очень достойный результат достигнут быстро и без применения дорогостоящих программ.

Следует заметить, что надстройка Excel Solver («Поиск решения»), использующая симплекс-метод при решении задач линейного программирования, может работать не более чем с 200 переменными. В приложении к рассмотренной нами задаче линейного раскроя это означает, что количество раскроев не может превышать 200 вариантов. Для простых задач этого достаточно. Для более сложных задач следует попробовать применить «смесь» «жадного» алгоритма и симплексного метода Solver, отобрав из полного списка раскроев не более 200 самых экономичных. Далее запасаемся терпением и добиваемся результатов. Можно попытаться разбить сложную задачу на несколько простых, но «уровень оптимальности» найденного решения будет при этом, скорее всего, ниже.

Может быть, рассмотренный вариант решения вопросов линейного раскроя и не «высший пилотаж», но однозначно шаг вперед по сравнению с «традиционным» подходом на многих производствах.

Использование надстройки MS Excel «Поиск решения» (Solver) было на блоге уже однажды рассмотрено в статье «Бак для воды? «Поиск решения» в Excel!». Думаю, что этот замечательный инструмент достоин пристального внимания и еще не раз поможет изящно и быстро решить ряд новых нетривиальных задач.

P.S. Ссылки на лучшие из бесплатных программ линейного раскроя, найденных мной в Сети:

http://stroymaterial-buy.ru/raschet/70-raskroy-lineynih-izdeliy.html

http://forum-okna.ru/index.php?app=core&module=attach&section=attach &attach_id=7508

Программы по первым двум ссылкам решают рассмотренную задачу, используя 94 заготовки. Первая программа на  других тестах показала чуть лучшие результаты, чем вторая.

http://forum.dwg.ru/attachment.php?attachmentid=114501&d=13823277 74

http://www.planetcalc.ru/917/

Программы по последним двум ссылкам реализуют жадные эвристики и выполняют линейный раскрой в задаче из статьи, используя аж целых 103 заготовки. Применение жадных алгоритмов оправдано в случаях необходимости снижения общего времени операции резки при слишком большом количестве вариантов раскроев в более оптимальных планах.

Ниже статьи в блоке «Отзывы» можете написать свои  комментарии, уважаемые читатели.

Другие статьи автора блога

На главную

P. S. (11.06.2019)

В статье «Программа для раскроя в Excel и Calc» представлено решение автоматизации заполнения вариантов (схем) раскроев. Для поиска оптимального плана раскроя кроме надстройки Excel Solver использованы более мощные инструменты: NLPSolver и OpenSolver.

Статьи с близкой тематикой

Отзывы

Раскрой и распил ДСП, ЛДСП по индивидуальным размерам в Москве, Царицыно

Наша специализация – раскрой ДСП для последующего производства мебели, торговых стендов, стоек, дверей-купе на заказ и других аналогичных конструкций. В своей работе мы используем исключительно профессиональное оборудование, а большой практический опыт наших мастеров, ежедневно занимающихся распилом древесных плит, гарантирует отличный результат.

Раскрой ДСП – фактор, определяющий качество

Что объединяет большинство современных моделей корпусной мебели бюджетного и среднего класса? Правильно: в качестве основного материала для их изготовления используются экономичные и практичные древесно-стружечные плиты. Почему же раздвижные перегородки, шкафы и двери купе на заказ всё чаще изготавливаются именно из ДСП? Стоимость таких конструкций будет в разы ниже стоимости аналогичных изделий из массива натуральной древесины, а по своим эксплуатационным характеристикам они в большинстве случаев не уступают дорогостоящим аналогам.

В то же время долговечность дверей, а также корпусной мебели из подобных плит будет напрямую зависеть от того, насколько точно и качественно был выполнен распил ДСП. Чем ровнее распилена плита при подготовке материалов к производственному процессу, тем эстетичнее будет выглядеть мебель, торгово-презентационное оборудование или двери купе на заказ. Кроме того, по-настоящему качественный распил ДСП предполагает совпадение текстуры и направления рисунка на соседствующих друг с другом элементах мебельной конструкции.

Особенности технологии

Для того чтобы распил ДСП или ЛДСП был выполнен максимально экономично, используется особая компьютерная программа, позволяющая существенно оптимизировать такой процесс, сведя к минимуму количество непригодных для дальнейшей работы отходов. Именно использование подобной программы позволяет нашим клиентам избежать лишних затрат и осуществить раскрой ДСП по самым выгодным ценам.

Какие факторы принимает во внимание компьютер, приступая к подготовке такого процесса, как распил ДСП? Умная программа автоматически определяет оптимальное для той или иной конструкции расположение на листе отдельных деталей. Именно такой подход к работе позволит выполнить раскрой ДСП любой сложности с наибольшей экономией материала и, соответственно, денег.

После того как детали будущего изделия будут разложены, можно приступать к непосредственной резке. Распил ДСП и ЛДСП осуществляется при помощи специальных форматно-раскроечных станков, позволяющих распиливать заготовки как в продольном, так и в поперечном направлении (также возможна распиловка под заданным углом). Современные станки позволяют добиться идеальной точности реза, а также избежать возможных сколов – пожалуй, это важнейшие критерии, определяющие качество такого вида работ, как распил ДСП.

Наши производственные мощности позволяют с одинаковой лёгкостью выполнять прямолинейные и криволинейные резы, а также максимально ровно резать заготовки без трещин, царапин и сколов под необходимым вам углом. Помимо этого, ресурсы оборудования, осуществляющего автоматический раскрой ДСП, позволяют аккуратно вырезать из листа криволинейные/радиусные элементы для будущей мебели, изготавливать пазы, сверлить отверстия необходимого диаметра и т. д.

Режем без сколов

Сколы – наиболее частая проблема, сопровождающая такой процесс, как распил ДСП, при производстве мебели. Несмотря на то что древесно-стружечные плиты обладают массой достоинств, превращающих их в поистине народный материал, существуют здесь и некоторые проблемные нюансы. К ним можно отнести возникновение сколов при пилении, доставляющих немало неудобств мастерам, пытающимся выполнить распил ДСП в домашних условиях.

Профессионалам подобные проблемы не страшны: широкие возможности форматно-распиловочных станков, на которых мы выполняем раскрой ДСП, позволяют получать идеально ровный и аккуратный срез плиты. Этому способствует и регулярная заточка пил, давно ставшая неотъемлемой частью нашего производственного процесса.

Естественно, добиться такого качества при работе лобзиком или другим ручным и электроинструментом невозможно. Доверяя распил ДСП нашим специалистам, вы всегда можете быть уверены: материал находится в золотых руках, а мебель или двери купе на заказ, которыми вы украсите ваш дом, будут иметь безупречный внешний вид.

Почему работы по раскрою и распилу ДСП стоит доверить профессионалам?

Неэстетичные и портящие изделие сколы и трещины – далеко не единственная причина, по которой специалисты в один голос не рекомендуют выполнять распил ДСП в домашних условиях. Несмотря на всю кажущуюся простоту процесса, такая работа имеет целый ряд технологических сложностей, о которых можете не знать вы, но которые отлично известны нашим мастерам.

Приведём лишь несколько аргументов в пользу профессионального подхода к такому виду работ, как распил ДСП.

1.Мы осуществляем подготовку ваших материалов к дальнейшему изготовлению мебели в комплексе. Вам достаточно предоставить проект и заполнить техническое задание на раскрой и резку плит, и наши мастера аккуратно распилят и максимально тщательно обработают торцы готовых деталей.

2.Распил ДСП в производственных условиях осуществляется максимально оперативно. В то время как в домашней мастерской вам придётся потратить не один час на подготовку и выполнение подобного вида работ (а возможно, и последующую доработку и исправление огрехов), мы сделаем всё в наилучшем виде, затратив на всю работу минимум времени.

3.Распиливать материалы на производстве выгоднее также и с экономической точки зрения. При самостоятельном раскрое существует достаточно большая вероятность повреждения материала, который при этом попросту уйдёт в брак. Доверяя работу профессионалам, вы гарантированно страхуете себя от подобных ситуаций. Всё ещё считаете, что профессиональная порезка заготовок ДСП стоит дорого? Убедитесь в том, что это не так. А ещё помните, что скупой платит дважды.

Кроме того, распиливая плиты ДСП в нашем цеху, вы тем самым избавляете себя ещё от одной насущной проблемы, сопровождающей раскрой материалов, – огромного количества мельчайшей древесной пыли, от которой очень сложно избавиться в домашних условиях без наличия необходимого оборудования.

Новое программное обеспечение — более экономичный распил ДСП и оптимизация отопления цеха

Не секрет, что сегодня часто возникает проблема раскроя небольших листов ДСП, либо утилизации обрезков – ведь покупать стандартный лист ради нескольких небольших деталей совершенно нецелесообразно. Также во время роста цены на энергоносители, нерационально выбрасывать отходы, даже не подлежащие использованию в быту, а было бы логичнее использовать их для отопления цеха — сообщается в пресс-релизе на B2Blogger. com.

Над данным вопросом уже давно ведется работа многими компаниями, занимающимися раскроем как стандартных, так и не стандартных листов ДСП или фанеры фк, и с развитием технологий данный вопрос находит наиболее эффективное решение.

Именно поэтому компания «Древком» с мая 2009 года ввела в употребление несколько новейших технологий для максимального использования заготовок ДСП, ламината и фанеры. Используемое нами программно-аппаратное решение является одним из наиболее современных.

При применении нового программного обеспечения учитывается размер деталей, которые могут быть размещены не на одном листе, а на нескольких. При этом в память программы внесены не только габариты полных листов, но и габариты не использованных частей листа, имеющихся на складе и соответствующих требованиями заказчика. Поэтому программа подбирает оптимальные листы для нарезки заданного набора деталей, и оператору остается только установить их на станок и снять готовые детали.

Таким образом, использование новейшего программного обеспечения позволило снизить суммарные потери при распиливании листов на 5-8%.

Во время роста цены на энергоносители, нерационально выбрасывать отходы, даже не подлежащие использованию в быту. Учитывая высокие расходы на отопление в зимний период, нами было принято решение установить в основном цеху отопительный котел типа Булерьян.

Как известно, такие печи основаны на принципе конвекции и достигают КПД 40-80%, в зависимости от вида топлива. После закладки, топливо воспламеняется и начинает гореть. Через наваренные по периметру трубы проходит холодный воздух, за счет теплообмена нагревается и выходит из верхнего среза трубы с температурой до 40о С. Для увеличения эффективности работы котла, был установлен вентилятор продува холодного воздуха.

В виде топлива может использоваться как древесная пыль, так и опилки, щепа и любые виды дров. Соответственно, все образующиеся в цеху отходы – около 5 куб. м. ежемесячно полностью утилизируются. Учитывая ежедневный расход топлива 0,1-0,3 куб.м. мы полностью утилизируем образующиеся отходы, и отапливаем основной цех объемом 500 куб. м. до температуры в +14о С.

Кроме того, для поддержания ночью плюсовой температуры в цеху, используется водяное отопление с помощью котла на твердом топливе, в котором мы также используем щепу и опилки.

Полученный экономический эффект оценивается нашей компанией в 22 000 долларов США ежегодно.

Таким образом, используя новое программное обеспечение и оптимизацию отопления производственных помещений, наша компания добилась значительного снижения расходов на отопление и повышения эффективности производства, а как результат – наилучшего ценового предложения для наших клиентов на рынке древесных материалов и услуг по их распилу.

О компании:

«Древком» работает на рынке строительных материалов более 7 лет. Основной сферой деятельности является производство и продажа — фанеры, МДФ, ДСП, ДВП и ДВПО (окрашенная), ОСП-3 (OSB), оптом и в розницу.

Контактная информация:

http:www.drevcom.ru
+7 (495) 983-02-95

Резка фанеры в СПб: быстро, экономично

Резка фанеры – это распил заготовки по заранее рассчитанным размерам. Производится с материалами разного типа и размеров – без влагозащитной пропитки и с водостойкой поверхностью, из пород лиственных и хвойных деревьев, с фактурным и шлифованным покрытием.

Процесс состоит из нескольких этапов. Сначала создается макет и рассчитываются габариты, после этого в память станка вводятся необходимые значения. Далее на ЧПУ фанера закрепляется, а затем разрезается по заданным параметрам.

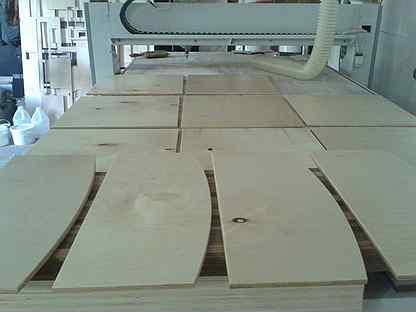

Резка фрезерным станком производится автоматически, от мастера не требуется вмешательств, достаточно только контролировать. Это исключает малейшие ошибки и появление брака на поверхности листа.
