Как построить павильон: Как построить торговый павильон, киоск или ларек и сколько это стоит

Помните! Приступить к строительству объекта вы можете только после прохождения вышеуказанных этапов.

Дорогие читатели! Если у вас остались вопросы по теме «Как построить торговый павильон: инструкция» или возникли другие вопросы, задайте их прямо сейчас — обращайтесь в форму онлайн-консультанта или позвоните нам по телефону 8(800)-350-30-02 (звонок и консультация бесплатны для всех регионов России)!

Изготовление и монтаж торговых павильонов, киосков, ларьков и др.

Строительство торговых павильонов и киосков по ценам производителя!

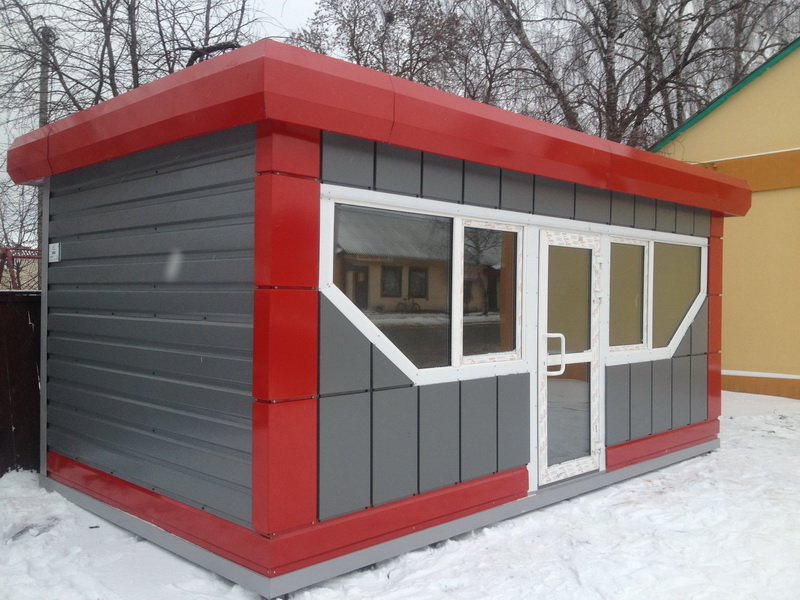

Торговый киоск – уличное сооружение для организации мелкорозничной торговли с возможностью круглосуточного обслуживания клиента в шаговой доступности от него.

Павильон – уличное многофункциональное сооружение, для организации торговли, выставок и других видов деятельности, как правило, круглогодичного использования.

Такие виды сооружений, применяемые для ведения уличной торговли товарами или услугами, позволяют относить их к НТО (нестационарным торговым объектам) с вытекающими отсюда последствиями в виде более быстрого получения разрешения на ведение предпринимательской деятельности.

Вот далеко не полный перечень использования торговых павильонов и киосков:

Детские товары, продукты питания, цветы, киоск для кофейни, ларьки для продажи мороженого, офисы продаж, билетные кассы, посты охраны, павильоны для катков, КПП.

Заказчиками наших изделий являются как не большие торговые компании и индивидуальные предприниматели, так и достаточно крупные предприятия агропромышленного комплекса.

Наши павильоны размещают около остановок метро, в парках, а также около крупных торговых центров.

Для установки таких легких торговых павильонов и киосков не требуется изготовление тяжелого и дорогостоящего фундамента из бетона, что влияет на конечную стоимость и сроки. Достаточно иметь более или менее ровную твердую поверхность из асфальта или щебенки, точное выравнивание с помощью нивелира выполняют специалисты нашей компании.

Все металлические элементы конструкций павильонов и киосков тщательно очищаются, грунтуются и красятся.

Например, срок монтажа павильона размером 30 кв. метров составит всего 2 дня, из которых в первый день ставится павильон или киоск, а во второй день делается декоративное оформление углов, рекламного фриза и других элементов.

Кстати, большого внимания заслуживает правильное тематическое оформление торговой точки. Павильон должен быть красивым и аккуратным, а также хорошо вписываться в окружающий ландшафт, поэтому наши специалисты очень внимательно относятся к данному разделу производства.

Все торговые павильоны и киоски по желанию заказчика могут дополнительно комплектоваться кондиционером, рольставнями, дополнительными окнами и дверьми, пандусами для граждан с ограниченными возможностями.

Все эти работы оговариваются до заключения договора и обсуждаются с заказчиком при встрече на объекте или в нашем офисе.

Также наша компания занимается реставрацией уже устаревших торговых павильонов и придания им более свежего вида, путем отделки элементов композитными панелями из алюкобонда или придания нового стиля торговой точки.

Для того чтобы использовать павильоны и киоски круглогодично, компания ООО «Производственное Предприятие Универсальных Конструкций» разработала технологию, которая подразумевает под собой применение качественных теплоизоляционных сэндвич-панелей полной заводской готовности с полимерным покрытием в цвет по желанию заказчика.

Кроме этого, благодаря внутренней окраске чаще всего дополнительные работы по оформлению также не требуются.

На все используемые материалы имеются действующие сертификаты.

Кроме изготовления относительно небольших ларьков, киосков и павильонов, мы имеем опыт изготовления крупных объектов, которые назвать торговым павильоном уже не получится.

Также мы можем изготовить бытовки, посты охраны, интерьерные дачные и садовые домики, помещения для размещения оборудования и другие объекты с применением сэндвич панелей по технологии Printech.

Как построить павильон | HowToSpecialist

Этот пошаговый проект по деревообработке — это примерно , как построить павильон 10 × 20 . Строительство деревянного павильона — сложный проект, который создаст идеальное место для приема пищи. Всегда корректируйте размер и дизайн павильона в соответствии с вашими потребностями и бюджетом, но используйте инструкции и советы, представленные в проекте. Крутая крыша улучшит внешний вид вашей конструкции, но для этого потребуются большие вложения и больше материалов.

Если вы хотите построить простое место для ужина с семьей и друзьями, вы можете выбрать один из нескольких вариантов. С одной стороны, вы можете построить беседку или построить более простую конструкцию, например деревянную беседку. Садовый павильон может построить любой человек, имеющий базовые навыки работы с деревом, но нужно с самого начала спланировать каждый этап строительства.

Мы рекомендуем вам покупать лучшие материалы, которые вы можете себе позволить. Поэтому вам следует покупать устойчивые к атмосферным воздействиям пиломатериалы, например пиломатериалы, обработанные под давлением, сосну или кедр.Всегда делайте точные измерения, прежде чем настраивать размер компонентов до нужного размера. Перед установкой шурупов просверлите в компонентах направляющие отверстия, чтобы древесина не раскалывалась.

Сделано по плану

Как построить павильон

Строительство павильона

Материалы

• A — 10 кусков пиломатериалов 4 × 4 длиной 96 ″ СТОЛБЫ
• B — 2 шт. По 6 × 6 — длина 240 ″, 2 шт. — длина 120 ″ TOP PLATE
• C — 2 шт. Размером 6 × 6 — 53 1/4 ″ в длину, 1 шт. — 240 ″ TOP RIDGE
• D — 22 куска пиломатериалов 2 × 4 длиной 92 ″ РАФТЕРЫ
• E — 2 куска пиломатериалов 1 × 4 — длина 240 ″ ОТДЕЛКА
• F — 48 кусков пиломатериалов 1 × 6 длиной 244 ″ КРОВЛЯ
• G — 8 шт. Пиломатериалов 4 × 4 — 74 3/4 ″, 8 шт. — 54 3/4 ″, 2 шт. — 76 3/4 ″ РЕЛЬСЫ
• G — 8 шт. Пиломатериалов 2 × 2 — 74 3/4 ″, 8 шт. — 54 3/4 ″, 2 шт. — 76 3/4 ″ ПРОБКИ
• H — 200 кусков пиломатериалов 2 × 2 — длина 26 1/2 ″ БАЛЮСТЕРЫ

Инструменты

подсказки

• Добавить обрезки в кормушку для птиц
• Прикрепите стены к каркасу пола оцинкованными шурупами

Время

Связанные

Строительство павильона

Прикрепление столбов

Первым этапом проекта является крепление деревянных столбов к бетону.Тем не менее, очень важно оформить павильон профессионально, используя доску для теста и веревку. Перед тем, как копать ямы, проверьте правильность углов и измерьте диагонали.

Установка верхних направляющих

Если вы хотите построить жесткую конструкцию, мы рекомендуем вам сделать верхние плиты из бруса 6 × 6.Как вы можете заметить на чертежах, вам нужно сделать небольшие выемки на обоих концах компонентов, чтобы создать жесткие соединения. Поместите спиртовой уровень поверх пластин, чтобы проверить, ровно ли они расположены горизонтально. Просверлите направляющие отверстия в пластинах и вставьте оцинкованные винты в стойки. После установки каждого компонента убедитесь, что углы расположены под прямым углом.

Установка верхнего конька

Продолжите проект по обработке дерева, установив верхний выступ. Отрежьте компоненты нужного размера и закрепите их на месте с помощью оцинкованных винтов, предварительно просверлив пилотные отверстия.Прикрепите опоры спиртовым уровнем и проверьте горизонтальность верхнего выступа перед установкой распорок.

Строительство стропил

Следующий шаг наружного проекта — построить стропила и зафиксировать их на месте, как на изображении выше. Постройте стропила из бруса 2 × 4 и обрежьте их концы под углом 45 ° с помощью циркулярной пилы. Сделайте небольшие выемки в стропилах, иначе они не встанут на место должным образом.

Крепление стропил

Стропила необходимо размещать через каждые 24 дюйма по центру, иначе конструкция не сможет должным образом выдержать вес кровли.Просверлите пилотные отверстия на обоих концах стропил и вставьте 3 1/2 ″ оцинкованных винта в пластины и в верхний выступ.

Прикрепление планки

Если вы хотите добавить стиля своему павильону, мы рекомендуем прикрепить планки 1 × 4 к концам стропил. Как вы можете видеть на изображении, мы рекомендуем выровнять планки на обоих концах и зафиксировать их на стропилах с помощью отделочных гвоздей.

Крепление планки кровли

Для защиты конструкции от непогоды рекомендуем к стропилам прикрепить рейки 1х6.Начните с нижней части крыши и продолжайте установку по направлению к верхней части крыши. Выровняйте доски с обоих концов, убедившись, что они выступают не менее чем на 2 дюйма, и закрепите их на стропилах шурупами 2 1/2 дюйма.

Крепление рельсов

Если вы хотите улучшить внешний вид деревянной конструкции, мы рекомендуем построить простые перила. Первым делом необходимо установить верхнюю и нижнюю направляющие из бруса 4 × 4. Поместите их между стойками, проверьте горизонтальность и закрепите их на стойках оцинкованными винтами.Перед ввинчиванием шурупов в стойки просверлите отверстия в карманах с помощью приспособления. Всегда регулируйте размер перил s в соответствии с вашими потребностями, следя за тем, чтобы они соответствовали местным строительным нормам.

Крепление шипов

Продолжите проект, прикрепив планки 2 × 2 к направляющим, как на изображении. Отрежьте планки нужного размера и прикрепите их к стойкам с помощью гальванизированных шурупов 2 1/2 дюйма, предварительно просверлив направляющие отверстия, чтобы предотвратить раскалывание дерева.

Крепление балясин

Один из последних шагов проекта — установка балясин 2 × 2 на планки. Отрежьте их до нужного размера и прикрепите к шипам винтами. Убедитесь, что вы разместили балясины на одинаковом расстоянии, оставив между ними около 2 дюймов. Между балясинами поместите деревянную полоску, чтобы между ними оставались равные зазоры.

Как построить беседку

Как построить беседку

И последнее, но не менее важное: мы рекомендуем вам позаботиться о последних штрихах.Для получения профессионального результата заполните отверстия и зазоры шпатлевкой для дерева и дайте ей высохнуть в течение нескольких часов. Проверьте, есть ли выступающие винты, и при необходимости устраните эту проблему.

Получить планы в формате PDF

Спасибо, что прочитали наш проект про , как построить павильон , и мы рекомендуем вам ознакомиться с остальными проектами.Не забывайте ЛЮБИТЬ и ПОДЕЛИТЬСЯ нашими проектами со своими друзьями, используя виджеты социальных сетей. ПОДПИСАТЬСЯ, чтобы первыми получать наши последние проекты.

Как построить павильон за выходные

Наконец-то наступило лето, и мы, как правило, проводим больше времени на свежем воздухе, от пикников до фильмов и купания в бассейне. У нас есть внутренний дворик из брусчатки в течение многих лет, но днем ​​здесь бывает жарко, потому что он не накрыт. Обсудив, какой проект «сделай сам» мы можем сделать для решения этой проблемы, мы решили построить павильон, чтобы во внутреннем дворике было прохладно в течение дня.Мы приобрели комплект в местном отделении Costco , но я нашел похожие на Amazon , или вы можете создать свой собственный, используя это руководство.

Перед тем, как приступить к реализации любого подобного проекта, вы должны проверить, нужно ли вам какое-либо разрешение. Мы использовали комплект 12х12 футов, сделанный из кедрового бруса, и алюминиевую крышу. Это сделало весь процесс более гладким, поскольку нам не нужно было резать какие-либо материалы, нам просто нужно было соединить части.На выполнение 2 человек ушло около полутора дней, но, вероятно, можно было бы сделать это быстрее с дополнительной помощью.

Габаритные размеры (Д x Ш x В): 12 футов x 12 футов x 10 футов 6 дюймов. Размер основания (вне стойки): 11 футов 2 дюйма x 11 футов 2 дюйма. (внутри стойки): 9 футов 8 дюймов x 9 футов 8 дюймов. Высота центра: 10 футов 6 дюймов

Необходимые инструменты

• Рулетка
• Плотники
уровень
• Стандартная или аккумуляторная дрель
• Бита или отвертка Phillips # 2
• Гаечный ключ на 7/16 ”и 9/16”
• 8-дюймовая стремянка
• Защитные очки
• Помощник для взрослых
• Защитные перчатки
• Каска
• 6-дюймовая стремянка x 2
• Квадратный раше
• Разъем 7/16, 1/2 и 9/16

Проезд

Сделайте этот шаг перед началом строительства, чтобы закрепить конструкцию.Выкопайте яму 2′-3 ‘там, где будет каждый столб, и залейте бетон. Дать застыть перед постройкой.

Когда бетон затвердеет, прикрепите деревянные стойки размером 7 дюймов на 7 дюймов к каждой бетонной плите с помощью анкеров и винтов.

Прикрепите балки к каждой стойке с помощью лестницы, пока все 4 не будут соединены.

Затем прикрепите одну крышу к кронштейну стойки двумя винтами с цилиндрической головкой # 10 x 1-1 / 4 дюйма и продолжайте делать это со всех 4 сторон.

Завершите стропило крыши, надрезав каждую деталь вместе и плотно привинтив ее в соответствии с указаниями в комплекте.

После того, как стропила закончена, постройте алюминиевую крышу секциями. (Разложили у себя во дворе.)

Прикрепите каждую часть панели крыши к стропилам и постарайтесь не затягивать винты слишком сильно, так как это приведет к изгибу материала, сделает его плотным и подходящим.

Прикрепите зажимы конька и кромки крыши.

Прикрепите панели крыши к раме.

Соберите козырек крыши и прикрепите к панелям крыши.

Закрепить углы крыши.

Установить заглушки на уголки и балки.

Закрепите крышу и крышу на балочных кронштейнах и кронштейнах козырька крыши.

Прикрепите коньковые заглушки к панелям крыши, надев одну коньковую заглушку на коньковые зажимы.

Теперь все, что вам нужно сделать, это украсить и наслаждаться!

16×16 Планы наружного павильона | MyOutdoorPlans

Этот пошаговый проект по деревообработке своими руками представляет собой открытый павильон размером 16 × 16 p lans .В этой статье представлены подробные инструкции по строительству навеса для пикника на открытом воздухе с использованием бруса 6 × 6 для конструкции и балок 2 × 6 для стропил. Посмотрите ЧАСТЬ 2 проекта, чтобы узнать, как обрамить крышу павильона. Взгляните на остальные из наших планов деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, чтобы они были прямыми и без видимых дефектов (трещин, сучков, скручиваний, гниения).Инвестиции в кедр или другие погодостойкие пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить работу примерно за день.

Проекты, выполненные на основе этих планов

Планы наружных павильонов 16 × 16

Корпус-16 × 16-павильон

• A — 8 кусков пиломатериалов 6 × 6 — длина 96 ″ СТОЛБЫ
• B — 4 куска пиломатериалов 6 × 6 — длина 192 ″ TOP RAILS
• C — 10 кусков пиломатериалов 6 × 6 — длина 39 1/4 ″ ОПОРА
• D — 2 куска пиломатериалов 6 × 6 длиной 51 ″, 1 шт. — длиной 192 ″ TOP RIDGE

Один день

Строительство заднего двора Планы павильона

Разметка столбов для павильона

Первый шаг проекта — разметка столбов для павильона.Используйте тестовые доски и бечевку, чтобы все выложить профессионально. Примените правило 3-4-5 к каждому углу, чтобы убедиться, что они расположены под прямым углом. Кроме того, измерьте диагонали и отрегулируйте их до тех пор, пока они не станут абсолютно равными.

Анкерные стойки анкера

Есть несколько способов зафиксировать стойки на месте. Таким образом, вы можете выкопать 2-дюймовые ямы в земле и установить стойки в бетон или использовать анкеры для столбов. Используйте трубчатые формы, чтобы основание было действительно прочным.

Установка стоек

Если вы хотите установить стойки в бетоне, вам необходимо временно использовать раскосы. Прикрепите столбики спиртовым уровнем. Прочтите местные строительные нормы и правила, чтобы определить правильную глубину фундамента. Важно установить опору на нужной глубине, чтобы избежать ее раскачивания из-за зимнего цикла замораживания / оттаивания.

Боковые верхние рельсы

Постройте боковые верхние перила из бруса 6 × 6. Как легко заметить на схеме, на концах балок нужно сделать зарубки.Используйте циркулярную пилу, чтобы сделать надрезы глубиной 2 3/4 дюйма в отмеченной области. Сделайте надрезы параллельно отмеченным участкам и зачистите зарубки зубилом. Разровняйте поверхность наждачной бумагой.

Установка боковых верхних направляющих

Прикрепите поручни к сторонам наружного павильона. Убедитесь, что стойки расположены вертикально, и убедитесь, что углы прямые. Просверлите пилотные отверстия и вставьте винты 5-6 дюймов, чтобы зафиксировать компоненты на месте.

Передние и задние верхние поручни

Постройте верхние перила для передней и задней части павильона.Сделайте надрезы на балках 6 × 6, как показано на схеме. Очистите углубления стамеской и загладьте поверхность наждачной бумагой.

Установка передних и задних верхних направляющих

Установите балки на верхнюю часть павильона. Просверлите направляющие отверстия и вставьте винты 8 ″, чтобы зафиксировать направляющие на стойках.

Крепление-балка коньковая

Далее вам нужно прикрепить вертикальные опоры к верхним рельсам, как показано на планах. Используйте спиртовой уровень, чтобы отвесить опоры. Кроме того, используйте угловые кронштейны для создания прочных стыков.После этого прикрепите верхнюю балку к опорам. Прежде чем закрепить верхний выступ винтами, убедитесь, что углы прямоугольные.

Построение скоб

Постройте распорки из бруса 6 × 6. Обрежьте оба конца скоб под углом 45 градусов.

Установка подтяжек

Убедитесь, что углы прямоугольные, а затем установите раскосы на конструкцию, как показано на схеме. Просверлите направляющие отверстия и вставьте винты 3 1/2 ″ в стойки и верхние направляющие.

Изготовление стола для пикника

Заполните отверстия шпатлевкой для дерева и дайте им высохнуть в течение нескольких часов.Загладить поверхность наждачной бумагой зернистостью 100-220, остатки удалить влажной тряпкой.

Верхний совет: Нанесите несколько слоев краски или морилки на компоненты, чтобы улучшить внешний вид проекта. Ознакомьтесь с ЧАСТЬЮ 2 проекта, чтобы узнать, как построить крышу для павильона.

Этот проект по деревообработке составлял около план наружного павильона 16 × 16 бесплатно . Если вы хотите увидеть больше планов на открытом воздухе, просмотрите остальные наши пошаговые проекты и следуйте инструкциям, чтобы получить профессиональный результат.

Павильон 16×20 с двускатной крышей — Бесплатные планы «Сделай сам» | Бесплатные планы сада

Если вы хотите узнать больше о , как построить деревянный павильон 16 × 20, вам следует внимательно ознакомиться с бесплатными планами в статье. Этот прямоугольный павильон легко построить, если вы будете следовать моим инструкциям. Прочтите местные строительные нормы и правила, чтобы выбрать наиболее подходящие размеры для компонентов. Уклон крыши 6:12.Вы можете изменить это, отрегулировав высоту опор.

Если вы хотите выполнить работу профессионально, мы рекомендуем вам все тщательно спланировать, чтобы не допустить дорогостоящих ошибок и создать профессиональный садовый проект. Инвестируйте в высококачественные материалы, такие как кедр, сосна или красное дерево, так как конструкция будет подвержена воздействию любых погодных условий. Нанесите несколько слоев краски на детали, чтобы улучшить их внешний вид и защитить от непогоды.

Павильон 16 × 20 — бесплатные планы «Сделай сам»

Корпус-16 × 20-павильон

Материалы

• A — 6 кусков пиломатериалов 6 × 6 длиной 8 футов СТОЛБЫ
• B — 2 куска пиломатериалов 6 × 6 — длиной 20 футов ПЛИТЫ
• C — 3 куска пиломатериалов 6 × 6 — длиной 16 футов ПЛИТЫ
• D — 12 кусков пиломатериалов 6 × 6 — длина 42 1/2 ″ ОПОРА
• E — 3 куска пиломатериалов 6 × 6 — длиной 41 1/8 ″, 1 кусок — длиной 20 ″ КОНЕЧНАЯ БАЛКА
• F — 4 куска пиломатериалов 6 × 6 — длина 58 ″ ОПОРА
• G — 22 куска пиломатериалов 2 × 6 — длиной 10 футов РАФТЕРЫ
• H — 8 кусков фанеры 1/2 ″ — 4’x8 ′, 4 куска — 4’x4 ′, 4 куска — 21 1/2 ″ x8 ′, 2 куска — 21 1/2 ″ x4 ′ КРЫША
• I — 4 куска пиломатериалов 1 × 8 — длина 122 ″, 4 куска — длина 10 футов ОТДЕЛКА
• J — 450 квадратных футов битумной бумаги и битумной черепицы КРЫША

Инструменты

Время

Как построить большой павильон

Разметка столба павильона

Первым шагом проекта является разметка столбов для павильона с использованием струнных и тестовых досок.Убедитесь, что диагонали равны, а также примените правило 3-4-5 к каждому углу. Выберите место для павильона, убедившись, что вы соблюдаете правила. Удалите слой растительности, а затем постарайтесь максимально его выровнять.

Выкопайте ямы под лицевой линией и установите трубчатые формы на место. Заполните их бетоном, а затем установите анкеры для столбов. Установите стойки на анкеры и затем закрепите их спиртовым уровнем. Используйте временные скобы для фиксации стоек на месте до сборки каркаса павильона.

Строительные плиты

Используйте также пиломатериалы 6 × 6 для верхних пластин. Используйте циркулярную пилу и установите лезвие на 2 3/4 дюйма. Сделайте параллельные надрезы внутри отмеченных участков, а затем удалите излишки стамеской. Разровняйте поверхность наждачной бумагой.

Монтаж боковых балок

Установите пластины в верхней части стоек, как показано на схеме. Выровняйте края заподлицо и убедитесь, что углы прямые. Просверлите направляющие отверстия в верхних пластинах и вставьте винты 8 ″ в стойки.

Установка поперечин

Смонтируйте перекладины в верхней части стоек. Убедитесь, что углы квадратные, и выровняйте края заподлицо. Просверлите направляющие отверстия и вставьте 10-дюймовые винты, чтобы плотно зафиксировать балки на месте.

Подтяжки для большого павильона

Используйте пиломатериалы 6 × 6 для распорок. Сделайте надрезы под углом 45 градусов на обоих концах скоб. Установите распорки на каркас беседки. Прикрепите столбики по вертикали и убедитесь, что пластины расположены горизонтально. Просверлите направляющие отверстия в скобах и вставьте винты 3 1/2 ″, чтобы зафиксировать их на месте.Используйте по 2 винта для каждого соединения.

Крепление опор коньковой

Используйте пиломатериалы 6 × 6 для опор коньковой балки. Отрежьте опоры до 41 1/8 ″, а затем отцентрируйте их по верхней части поперечных балок. Используйте соединители стойки к балке, чтобы закрепить опоры на месте. Используйте винты 2 1/2 ″, чтобы зафиксировать разъемы на месте. Прикрепите столбики спиртовым уровнем, прежде чем вставлять его на место.

Монтаж коньковой балки

Установите балку 6 × 6 на верхнюю часть опор. Убедитесь, что углы прямоугольные, и выровняйте края.Используйте соединители стойки к балке, чтобы зафиксировать ее на месте.

Раскосы коньковой балки

Обрезать распорки коньковой балки. Сделайте надрезы под углом 45 градусов с обоих концов. Просверлите направляющие отверстия и вставьте 3 1/2 ″ винта, чтобы зафиксировать скобы на месте.

Стропила — павильон, 16 × 20,

Используйте пиломатериалы 2 × 6 для стропил. Отметьте линии реза на балках, а затем выполните работу с помощью циркулярной пилы. Осторожно сгладьте края и обратите внимание на надрезы птичьего рта.

Монтаж стропил

Установите стропила на верхнюю часть павильона и поместите стропила через каждые 24 дюйма по центру.Используйте стропильные стропы и структурные винты 1 1/2 ″, чтобы плотно зафиксировать стропила на месте.

Установка кровельных листов

Положите листы фанеры 1/2 дюйма на верх павильона. Выровняйте края заподлицо и не оставляйте зазоров между листами. Вставьте 1 винт 5/8 ″ каждые 8 ​​″ вдоль стропил.

Боковые накладки на крышу

Используйте пиломатериалы 1 × 8 для боковых обшивок крыши. Выровняйте края заподлицо и вставьте 2-х дюймовые гвозди, чтобы плотно закрепить планки на месте.

Накладки на крышу спереди и сзади

Отрежьте планки передней и задней части крыши, используя 1х8.Сделайте надрезы под углом и вставьте планки на место с помощью гвоздей 2 дюйма.

Монтаж кровли павильона

Для гидроизоляции павильона необходимо покрыть кровельные листы войлоком. Убедитесь, что полосы рубероида нахлестываются как минимум на 2-3 дюйма, и прикрепите их к листам фанеры каждые 8 ​​дюймов. Продолжите проект, установив битумную черепицу. Перед установкой остальной черепицы уложите начальный ряд в нижней части крыши.

СОВЕТ ПРОФЕССИОНАЛА: Всегда читайте инструкции производителя перед установкой черепицы.Они предоставляют важную информацию об установке черепицы.

16 × 20 Планы павильона — вид сбоку

Затем убедитесь, что все собрано плотно. Заполните отверстия шпатлевкой для дерева и загладьте поверхность наждачной бумагой зернистостью 120-220. Нанесите несколько слоев краски или морилки, чтобы улучшить внешний вид павильона и предотвратить гниение дерева. У меня также есть бесплатные планы на , построив павильон 20 × 30.

Планы павильона 16 × 20 — вид спереди

Этот большой павильон легко сделать, и он станет местом для приятного отдыха для вас и ваших близких.Конструкция павильона прочная.

Планы павильонов 16 × 20

Этот павильон имеет основание 16х20 футов и имеет крышу с уклоном 6:12. Эта крыша имеет свесы с обеих сторон павильона.

СОВЕТ ПРОФЕССИОНАЛА: Нанесите несколько слоев краски или морилки на компоненты, чтобы защитить их от гниения. Ознакомьтесь с остальной частью проекта, чтобы узнать больше о строительстве садовых проектов.

Получить планы в формате PDF

Как выбрать конструкцию фермы крыши павильона

Конструкции стропильных ферм крыши павильона будут различаться в зависимости от размера павильона и крутизны крыши.

Давным-давно, когда я ремонтировал отдельный гараж для моей матери, у меня был эпический спор с ней о замене верхних поясов сгнившей фермы. Моя мама, опытный инженер-электрик, услышав слово «наклон», решила, что формула уравнения линии с пересечением наклона и точки обеспечивает все необходимые размеры и углы. Были сказаны слова, я должен был провести три дня, выполняя задачу, которая должна была занять три часа, и в конце я поклялся никогда не выполнять работу разнорабочим в доме инженера — особенно инженера-электрика — и, конечно, никогда для кровного родственника .

Излишне говорить, что математическая формула, используемая для определения характеристик идеально прямых линий в бесконечной теоретической плоскости, не имеет большого отношения к конструкциям, которые явно конечны и построены из дерева, материала, который часто приходится обрабатывать. в прямолинейность по мере того, как вы строите. Вместо этого ключевыми факторами, которые следует учитывать при проектировании фермы крыши павильона — и фермах для любой конструкции — являются размеры вашей конструкции, географическая область, в которой вы живете, и эстетика того, как вы хотите, чтобы она выглядела.

Строим павильон, подходящий именно вам

Конструкция фермы, которую вы выберете для своего павильона, повлияет на форму и размер вашей крыши. Итак, как вы принимаете решение о конструкции фермы? Вот что повлияет на ваш выбор:

• Первое, что нужно учитывать при выборе павильона — это размер. Большой семье нужен павильон, достаточно большой, чтобы под ним могла разместиться вся семья для пикника или другого мероприятия. Возможно, вы даже захотите построить беседку с камином в ней.С другой стороны, профессиональная пара может предпочесть беседку, которая достаточно просторна для них и нескольких гостей, чтобы вместе хорошо позавтракать. Конструкции стропильных ферм для обеих этих гипотетических конструкций будут различаться в зависимости от их размера.
• Второе соображение — местоположение. Если вы посмотрите на конструкции домов в северном климате, то заметите, что крыши круче, чем у домов южнее. Если вы поклонник классической литературы ужасов, вы можете отметить H.P. Лавкрафт часто — и очень пространно — пишет о остроконечных вершинах своего родного города Провиденс, Род-Айленд.Причина тому — снег. В северном климате может накопиться достаточно снега, и крыша рухнет. Чтобы этого избежать, в холодном климате уклон крыш должен быть более крутым, поэтому снег будет соскальзывать. К югу от снежного пояса более крутые крыши, похоже, служат дольше. Это может быть связано с тем, что они лучше отводят воду и мусор, а со временем это означает меньшую нагрузку на крышу.

Эти два фактора будут взаимодействовать при изменении конструкции стропильной фермы крыши павильона. Для перекрытия больших пространств обычно требуется увеличить размеры пиломатериалов, из которых состоит ферма.Необходимость в большем уклоне крыши накладывает ограничение на максимальную площадь павильона в квадратных метрах. Чтобы выяснить, почему, необходимо знать немного больше о уклоне или уклоне крыши.

Расшифровка скатов крыши

В профессиональных кровельных кругах угол крыши, направленный вверх, чаще всего называют уклоном, хотя, если вы назовете его уклоном, кровельщик поймет, что вы имеете в виду. Некоторые из основных вещей, которые нужно знать о скате крыши:

• Шаг — это высота, на которую крыша поднимается вертикально на один фут.
• Соотношения — это то, как обычно пишется высота тона. Подъем на 4 дюйма выше одного фута (12 дюймов) будет записан как 4:12.
• 4:12 i s Самый низкий уклон кровли, на котором можно использовать битумную черепицу. Все, что ниже, требует специальных материалов.
• Стандартные уклоны кровли : 4:12, 6:12, 8:12, 12:12, и хотя они становятся все круче, кровельщикам по-прежнему легко ходить и работать. По крутым склонам труднее ходить, и кровля стоит дороже, потому что кровельщики должны принимать особые меры предосторожности, например, связываться.

Когда вы начинаете выходить на скаты крыши, такие как 16:12 и 18:12, вы попадаете в царство церковных шпилей, и кровельщики фактически начнут избегать вас и отказываться отвечать на ваши звонки. Вы можете рассчитывать на оплату труда с одной из этих крыш. Еще нужно помнить, что чем круче уклон, тем выше становится крыша. Павильон шириной 15 футов с шагом 18:12 будет иметь ферму высотой 11 футов и 3 дюйма на вершине (в середине пролета). Если он установлен на 8-футовых столбах, то пик павильона будет на высоте 19 футов и 3 дюйма, то есть он будет приближаться к высоте двух этажей.Хотя с чисто технической точки зрения вы, , можете построить павильон шириной 50 футов с шагом 18:12, подходящим для пира викингов, который возвышается над вашим домом и домами ваших соседей, это было бы непомерно дорого, а также ваше ТСЖ и соблюдение норм может не допустить этого. Как правило, чем больше будет ваш павильон, тем мельче должно быть ваше поле, чтобы оно подходило под линии электропередач.

Выбор конструкции стропильной фермы павильона

Запомните всю эту информацию, самое время подумать о фермах вашего павильона.Если вы живете в штате с высоким уровнем снегопада, например, в штате Мэн или Висконсин, то вы, вероятно, захотите построить более крутую крышу с уклоном около 8:12 или даже 12:12, чтобы сбрасывать снег. Это поможет защитить крышу от зимы до лета, когда вы захотите ее использовать. Если вы живете в более умеренном регионе, где по-прежнему регулярно бывают снегопады, то меньшее расстояние 6:12 будет соответствовать вашим потребностям. Это должно быть достаточно, чтобы пролить большинство умеренных снегопадов, и оно достаточно мелкое, чтобы в редких сильных снегопадах вы могли забраться на крышу и при необходимости убрать снег вручную.Только если вы живете в бесснежном регионе, вам следует подумать о скатной крыше 4:12, поскольку уклон 4:12 достаточно мелкий, чтобы снег мог накапливаться до точки, где крыша сломается.

Последнее, что нужно сделать, после того, как продуманы структурные проблемы, — это то, как вы хотите, чтобы ваш павильон выглядел. Время от времени вы встретите дом с круто скатным А-образным каркасом в Джорджии или Калифорнии, хотя в таких теплых штатах нет существенной причины для крыши с таким уклоном. Они здесь, потому что кто-то был настроен на определенный образ, независимо от необходимости или стоимости.В этом нет ничего плохого, если только это не представляет опасности для конструкции или людей, использующих ее. Если вы хотите построить крышу с более крутым уклоном, чем это необходимо по эстетическим соображениям, то сделайте это. Вам просто нужно знать, что это будет стоить дороже, а также будет дороже заменить крышу, когда придет время.

После того, как вы определили свои потребности и регион, вы можете, если захотите, заплатить подрядчику за разработку индивидуальной идеи дизайна павильона с индивидуальными фермами крыши.Однако это дорого и ненужно. Структурно стандартизованные и спроектированные ферменные стяжки, кронштейны и другая фурнитура широко доступны для создания ферм нужных вам размеров и шагов. Многие из этих вентиляторов основания фермы и других частей превышают строительные нормы, что делает их пригодными для использования по всей стране. Некоторые производители даже достаточно любезны, чтобы предоставить калькуляторы для вентиляторов основания фермы, которые обеспечивают все размеры и стандарты, необходимые для создания хорошо спроектированной фермы со всеми стандартными скатами крыши.

Одним из таких производителей является OZCO Building Products. Их декоративные деревянные галстуки Laredo Sunset бывают всех типов, которые могут вам понадобиться для вашего павильона, от вентиляторов для стропильных ферм до анкерных стяжек для столбов и опор балок. Крепежные элементы OZCO работают с пиломатериалами ACQ, обработанными под давлением, изготовленными из толстой горячеоцинкованной стали с порошковым покрытием, обеспечивающим классический вид обработанной стали, а также полную защиту от ржавчины. Это высококачественные крепления, которые отлично смотрятся в любом павильоне, независимо от того, какую конструкцию стропильной конструкции вы выберете.

Основное руководство по павильону

Что мне приходит в голову, когда я говорю «Павильон»? Чаще всего люди думают о местном уездном парке, но это не только павильон. Вот The Essential Guide to the Pavilion , несколько фактов о павильоне и то, что подойдет вашему дизайнерскому вкусу.

Основы истории павильона

Павильон в архитектурной терминологии относится к подсобному зданию, которое располагается отдельно или как пристройка к основному зданию.Павильоны могут быть небольшими садовыми постройками или комнатами на крыше большого дома (часто использовались в 18 веке). Обычно используется для отдыха и релаксации. Некоторые даже использовались как банкетный зал. Теперь павильоны имеют широкий спектр применения, например, в окружных парках, бейсбольных парках и рядом с бассейнами, а теперь и на задних дворах.

Современное использование павильонов

Сегодняшний павильон на заднем дворе используется бесчисленным количеством способов. Популярные дизайнерские идеи павильонов включают в себя открытые кухни, бары у бассейна и обеденные зоны на заднем дворе.Некоторые домовладельцы отводят часть своего павильона под бассейн или место для хранения оборудования.

Коммерческие павильоны — популярное место для пикников и площадок для проведения мероприятий на открытом воздухе.

Что выбрать: деревянный или виниловый павильон?

Наши индивидуальные комплекты павильонов представлены в двух вариантах: винил или дерево. В деревянных павильонах используется кедр или южная желтая сосна №1, и они призваны придать вашей конструкции теплый и естественный вид. Вы можете оставить его естественным или выбрать одну из наших популярных морилок для дерева, чтобы получить правильный цвет для вашего двора.

Виниловые павильоны — отличный выбор для домовладельцев, которые хотят иметь элегантный современный вид. Кроме того, вам не нужно беспокоиться о том, чтобы каждые несколько лет окрашивать свою конструкцию, как это может потребоваться при использовании древесины.

Какой павильон подойдет у меня на заднем дворе?

Это зависит от вашего стиля. Вам нравятся более традиционные или современные предметы, например, мебель? В каком стиле твой дом? Эти вопросы помогут вам определить, какой из описанных ниже павильонов лучше всего подходит для вашего стиля.

Хэмптон и традиционные павильоны:

Эти два павильона похожи по внешнему виду, но разные. Ознакомьтесь с нашим блогом о 5 отличиях между Hampton и традиционным павильоном. Оба придают классический и элегантный вид, который может превратить любой задний двор в курорт.

Grand Estate:

Уже одно название наводит на мысль, что этот павильон имеет царственный вид. Если вы ищете что-то классическое, вроде Hampton, но грандиозное в своем присутствии, то отправляйтесь в Grand Estate.Grand Estate предлагает просторную площадь и большие пролеты для создания стильного внешнего вида.

Альпийский павильон:

Если вам нравится деревенский стиль старины, Alpine — отличный выбор. С невероятно просторными потолками и красивыми толстыми кусками бруса вы будете чувствовать себя как дома. Alpine предлагает более мощный вид Grand Estate, но с просторным потолком.

Санта-Фе:

Модерн — лучшее слово для описания линии Санта-Фе.Уникальные по своей форме и размеру, Санта-Фе может добавить современный вкус любому помещению. Четкие линии и наклон крыши создают невероятное пространство на заднем дворе.

Где я могу установить беседку?

Перед тем, как заказать беседку на заднем дворе, вам нужно определиться с размерами и расположением вашей конструкции. Комплекты для павильонов легко установить на существующих террасах или патио, или вы можете построить павильон на новом внутреннем дворике с брусчаткой или бетонной плите. Просто убедитесь, что вы следуете нашим рекомендациям по подготовке заднего двора для нового павильона.

Для дополнительного вдохновения:

Сколько стоит построить павильон?

Прейскурантные цены на наши тщательно изготовленные комплекты деревянных павильонов. Цены на 2021 год начинаются с 6732 долларов за 10 ‘x 10’ и 26 612 долларов за 20 ‘x 32’, доставленных в пределах 150 миль от округа Ланкастер. Пиломатериалы повторно шлифуются до получения гладкой поверхности из пиломатериалов, обработанных давлением премиум-класса №1. Вы можете проехать буквально сотню миль и не увидеть таких пиломатериалов — большинство людей никогда о них не слышали и никогда не видели — это действительно уникально.

УЧИТЫВАЙТЕ ВСЕ «НАСТОЯЩИЕ» РАСХОДЫ

Материалы — это только отправная точка. Несомненно, материалы со склада пиломатериалов будут НАМНОГО дешевле, чем покупать качественный комплект. И, без сомнения, местная команда может создать функциональную конструкцию, которая защитит вас от солнца и дождя. Но если учесть ВСЕ затраты, экономия будет не такой большой, как вы думаете. (Не упускайте из виду проектирование.) Особенно, если то, как будет выглядеть конструкция через 5 лет, каким-либо образом влияет на принятие вами решения.

КАЧЕСТВО МАТЕРИАЛА

Пиломатериал, прошедший влажную обработку давлением, с которым вы знакомы на лесопилке, идеально подходит для многих областей применения. На самом деле, вероятно, 80% павильонов сделаны из этого очень распространенного функционального материала. Часть вашего решения о том, в каком направлении двигаться с павильоном, зависит от ваших ожиданий от финиша. Пиломатериалы, обработанные влажным давлением, будут иметь довольно значительные трещины и трещины прямо из штабеля — вы уже знаете, если когда-либо копались в куче на складе пиломатериалов, пытаясь найти лучшие куски.Еще одна вещь, о которой вы можете не знать, — это то, что, поскольку она имеет очень высокое содержание влаги, она будет скручиваться и продолжать раскалываться по мере высыхания.

Это может быть нормально — ИЛИ вы можете столкнуться с проблемами конструкции, если древесина будет деформироваться и скручиваться настолько, что начнет затягивать крепежные детали или другие элементы.

КОНЕЧНЫЙ РЕЗУЛЬТАТ

Насколько для вас важно, как будет выглядеть ваш павильон через пять лет? У нас есть конструкции, которые работают в этой области много лет — вы можете поговорить с их владельцами.У нас их так много — возможно, вы действительно сможете увидеть одно, особенно если вы находитесь на северо-востоке США. У нас есть огромная библиотека фотографий, в том числе крупные планы — вы будете иметь очень хорошее представление о том, как будет выглядеть ВАШ павильон, прежде чем совершить что-либо. Тот павильон, который вы видите на чертежах, — как он будет выглядеть на самом деле, когда он будет построен. И что еще более важно, как он будет выглядеть через 5–10 лет — или дольше. Как насчет 20 лет? Вы можете увидеть здесь, на этой картинке, чтобы понять, что это может быть.

ВИНИЛОВАЯ ПЛАСТИНА

Мы также предлагаем элегантно отделанные виниловые павильоны, стоимость которых немногим превышает стоимость деревянных павильонов, так что вы можете избежать того, чтобы павильон просто выглядел старым и обветшалым, или затрат на восстановление или покраску каждые 2 года, если вы хотите держать его в новом свете.

Если вы планируете построить павильон из местных материалов, достаточно просто найти чертежи БЕСПЛАТНО в Интернете — https://myoutdoorplans.com/pergola/20 × 30-pavilion-plans/

Вот их список материалов — так что вы можете связаться со своими местными складами пиломатериалов — (цены на пиломатериалы выросли вдвое после COVID.)

• A — 12 кусков пиломатериалов 6 × 6 — длина 132 ″ СТОЛБЫ
• B — 4 куска пиломатериалов 6 × 6 — длина 206 3/4 ″, 2 куска — длина 240 ″ ВЕРХНИЕ ПЛИТЫ
• C — 16 кусков пиломатериалов 6 × 6 — длиной 48 ″, 2 шт. — длиной 60 ″ БРАСЫ
• D — 2 куска пиломатериалов 6 × 6 — длиной 68 1/4 ″, 1 кусок — длиной 408 ″ TOP RIDGE

ИНЖИНИРИНГ

Еще один фактор, о котором следует помнить, заключается в том, что если вы планируете получить разрешение на строительство своего павильона, около трети муниципалитетов потребуют для утверждения запечатанные / сертифицированные чертежи.Итак, как только вы найдете этого инженера, убедитесь, что вы учитываете эти затраты в общей стоимости проекта павильона. Наши инженерные затраты на 80% павильонов стандартной линейки продуктов составляют от 500 до 800 долларов, а более крупные и нестандартные павильоны — самая большая сумма, которую мы когда-либо взимали, составляет 3000 долларов — и это на павильон площадью 2400 квадратных футов.

У нас есть чертежи наших высококачественных павильонов, но не списки вырезов. На фотографиях вы можете увидеть необычайное качество отделки нашей продукции. Мастерство амишей вносит большой вклад в то, что вы здесь видите, — особенности поколений и культуры, которые невозможно воспроизвести.Если вы когда-либо видели, как работает команда амишей по дереву, вы знаете не только об их мастерстве, но и об удивительной рабочей этике и эффективности.

ВРЕМЯ СТРОИТЕЛЬСТВА

Павильон размером 20 х 40 футов, показанный на этой фотографии, экипаж из 3 человек мог бы собрать из комплекта примерно за полтора дня. Комплект производится в рамках высокоэффективной производственной операции одновременно с множеством других комплектов с ориентировочной общей стоимостью 20 человеко-часов, включая упаковку комплекта.
