Виртуальная аэродинамическая труба xflr 5 с нуля шаг за шагом (по мотивам горе-документации) ( mikele _ p @ mail 333 com ) кемерово 15 апреля 2009г — Литература

Виртуальная аэродинамическая труба XFLR5 с нуля шаг за шагом

(по мотивам горе-документации)

Подкур М.Л. (mikele_p@mail333.com),

Кемерово, 15 апреля 2009г.

СОДЕРЖАНИЕ

Предисловие 2

Теория 2

Обтекание тел воздушным потоком 2

Крыло и его назначение 3

Геометрические характеристики крыла 3

Средняя аэродинамическая хорда крыла 6

Лобовое сопротивление крыла 7

Аэродинамическое качество крыла 8

Влияние на аэродинамическое качество угла атаки. 8

Построение аэродинамических характеристик крыла и самолета 9

Поляра крыла 9

Поляра самолета 10

Перемещение центра давления крыла и самолета 10

Краткий вывод 11

Описание XFLR5 12

Первый запуск XFLR5 13

Программа непосредственной разработки профилей (Foil Direct Design) 14

Обратная разработка профилей (XFoil Inverse Design) 15

Непосредственный анализ профилей (XFoil Direct Analysis) 16

Анализ единичных поляр 17

Групповой анализ поляр 19

Разработка и анализ крыльев(Wing Design) 20

Определение геометрии крыла 21

Определение фюзеляжа модели 24

Определение аэродинамической схемы модели 25

Определение и расчет неуправляемых поляр модели 26

Определение и расчет управляемых поляр модели 29

Анализ летных характеристик 31

Модель крыла 31

Модель самолета 36

Проектирование модели 36

Первичная настройка модели 39

Анализ качества модели 40

Подбор центра тяжести 41

Подбор параметров горизонтального оперения 41

Подбор профиля крыла 42

Скорость полета 43

Литература 44

Предисловие

Каждый, наверно, по-своему приходит к вопросу: «Почему же моя замечательно построенная модель так плохо летает?» Я к этому вопросу пришел после того, как абсолютно не смог справиться со своей (к тому моменту третьей) моделью истребителя времен второй мировой ЛаГГ-3, расколотив его в клочья в течение первых десяти секунд полета. А также вспоминая все «летные качества» предыдущих моих моделей.

Окольными путями было выяснено, что аэродинамический расчет можно делать с помощью программы виртуальной аэродинамической трубы XFLR5 для анализ профилей и крыльев работающих при малых числах Рейнольдса (/xflr5.htm), созданной на базе XFoil, как и программа Profili2. Скачав ее с сайта вместе с «документацией» и запасясь изрядной долей терпения, я решил, во что бы то ни стало, выжать из нее толк, т.к. не осталось у меня больше желания в считанные секунды отправлять на тот свет месяц-другой кропотливой работы. Как оказалось, даже на Английском нет нормальной пользовательской документации, а уж если еще и не быть «в теме» зарубежных терминов аэродинамики, то изучать официальные инструкции совсем становится грустно.

Предназначена эта статья тем моделистам, которые по тем или иным причинам не могут разобраться в документации на английском языке. То, что мне с моим небогатым знанием аэродинамики удалось выжать из «горе-документации» я сейчас и расскажу. Надеюсь, это поможет Вам делать хорошо выглядящие и хорошо летающие модели.

При прочтении советую запоминать приведенные мной в тексте расшифровки используемых в XFLR5 обозначений аэродинамических коэффициентов и значений, т.к. далеко не везде перевод полного названия можно сопоставить с Русскими обозначениями.

Теория

Программа XFLR5 нужна для того, чтобы продувать создаваемые модели в виртуальной аэродинамической трубе. Совсем не хочу глубоко вдаваться в теорию, но видимо придется, т.к. без знания аэродинамики с этой программой разбираться бесполезно хотя бы потому, что полученные результаты нужно оценивать, осознавая, что делаешь. Основные моменты, безжалостно надерганные из книги.

Обтекание тел воздушным потоком

При обтекании твердого тела воздушный поток подвергается деформации, что приводит к изменению скорости, давления, температуры и плотности в струйках потока. Наличие различных по величине давлений у поверхности твердого тела приводит к возникновению аэродинамических сил и моментов.

Распределение этих сил зависит от характера обтекания тела, его положения в потоке, конфигурации тела. Видимую картину обтекания тел воздушным потоком принято называть аэродинамическим спектром. (Рис. 1).

Рис. 1 Аэродинамический спектр удобообтекаемого тела

Величины давлений на поверхности для различных тел определяют в лабораториях путем продувки в аэродинамических трубах. Полученные значения давлений для каждой точки наносят на специальные графики (Рис. 2) Кроме сил давления, на поверхность крыла по касательной к ней действуют силы трения, которые обусловлены вязкостью воздуха и целиком определяются процессами, происходящими в пограничном слое.

Суммируя распределенные по поверхности крыла силы давления и трения, получим равнодействующую силу, которая называется полной аэродинамической силой.

Точка приложения полной аэродинамической силы на хорде профиля крыла называется центром давления.

Рис. 2 Распределение давлений по профилю крыла

Крыло и его назначение

Крыло самолета предназначено для создания подъемной силы, необходимой для поддержки самолета в воздухе.

Аэродинамическое качество крыла тем больше, чем больше подъемная сила и меньше лобовое сопротивление.

Подъемная сила и лобовое сопротивление крыла зависят от геометрических характеристик крыла. Геометрические характеристики крыла в основном сводятся к характеристикам крыла в плане и характеристикам профиля крыла.

Геометрические характеристики крыла

Геометрические характеристики крыла сводятся в основном к характеристикам формы крыла в плане и к характеристикам профиля крыла. Крылья современных самолетов по форме в плане могут быть (Рис. 3): эллипсовидные (а), прямоугольные (б), трапециевидные (в), стреловидные (г) и треугольные (д)

Рис. 3 Формы крыльев в плане

Рис. 4 Угол поперечного V крыла

Рис. 5 Геометрические характеристики крыла

Форма крыла в плане характеризуется размахом, площадью удлинением, сужением, стреловидностью (Рис. 5) и поперечным V (Рис. 4)

Размахом крыла L называется расстояние между концами крыла по прямой линии.

Площадь крыла в плане S

кр ограничена контурами крыла.

Удлинением крыла называется отношение размаха крыла к средней хорде

Сужением крыла называется отношение осевой хорды к концевой хорде

Углом стреловидности называется угол между линией передней кромки крыла и поперечной осью самолета.

Углом поперечного V крыла называется угол между поперечной осью самолета и нижней поверхностью крыла (Рис. 4).

Профилем крыла называется форма его поперечного сечения. Профили могут быть (Рис. 6): симметричными и несимметричными.

Основными характеристиками профиля являются: хорда профиля, относительная толщина, относительная кривизна (Рис. 7).

Хордой профиля b называется отрезок прямой, соединяющий две наиболее удаленные точки профиля.

Рис. 6 Формы профилей крыла

1 — симметричный; 2 — не симметричный; 3 — плосковыпуклый; 4 — двояковыпуклый; 5 — S-образный;6 -ламинизированный; 7 — чечевицеобразный; 8 — ромбовидный; 9 — видный

Рис. 7 Геометрические характеристики профиля:

b — хорда профиля; Смакс — наибольшая толщина; fмакс — стрела кривизны; хс— координата наибольшей толщины

Рис. 8 Углы атаки крыла

Рис. 9 Полная аэродинамическая сила и точка ее приложения

R — полная аэродинамическая сила; Y — подъемная сила; Q — сила лобового сопротивления; - угол атаки; q — угол качества

Относительной толщиной профиля с называется отношение максимальной толщины Смакc к хорде, выраженное в процентах:

Положение максимальной толщины профиля Хc выражается в процентах от длины хорды и отсчитывается от носка

Относительной кривизной профиля f называется отношение максимальной кривизны f к хорде, выраженное в процентах.

Средняя аэродинамическая хорда крыла

Вращательное движение самолета в полете совершается вокруг его центра тяжести. Положение центра тяжести, как правило, ориентируется относительно средней аэродинамической хорды крыла.

Средней аэродинамической хордой крыла (САХ) называется хорда такого прямоугольного крыла, которое имеет одинаковые с данным крылом площадь, величину полной аэродинамической силы и положение центра давления (ЦД) при равных углах атаки (Рис. 10).

Рис. 10 Средние аэродинамические хорды крыльев

Величина и координаты САХ для каждого самолета определяются в процессе проектирования и указываются в техническом описании.

Аэродинамическая сила самолета создается крылом и приложена в центре давления. Центр давления и центр тяжести, как правило, не совпадают и поэтому образуется момент сил. Величина этого момента зависит от величины силы и расстояния между ЦТ и центром давления, положение которых определяется как расстояние от начала САХ, выраженное в линейных величинах или в процентах длины САХ.

Рис. 11 Положение центра тяжести самолета

Лобовое сопротивление крыла

Лобовое сопротивление — это сопротивление движению крыла самолета в воздухе. Оно складывается из профильного, индуктивного и волнового сопротивлений:

ХкрприндВ. (2.8)

Волновое сопротивление рассматриваться не будет, так как возникает на скоростях полета свыше 450 км/ч.

Профильное сопротивление слагается из сопротивления давления и сопротивления трения:

ХпрДтр .(2.9)

Сопротивление давления — это разность давлений перед и за крылом. Чем больше эта разность, тем больше сопротивление давления. Разность давлений зависит от формы профиля, его относительной толщины и кривизны (Рис. 12, на рисунке обозначено Сх — коэффициент профильного сопротивления).

Рис. 12 График зависимости профильного сопротивления от толщины профиля

Сопротивление трения возникает вследствие проявления вязкости воздуха в пограничном слое обтекающего профиля крыла. Величина сил трения зависит от структуры пограничного слоя и состояния обтекаемой поверхности крыла (его шероховатости).

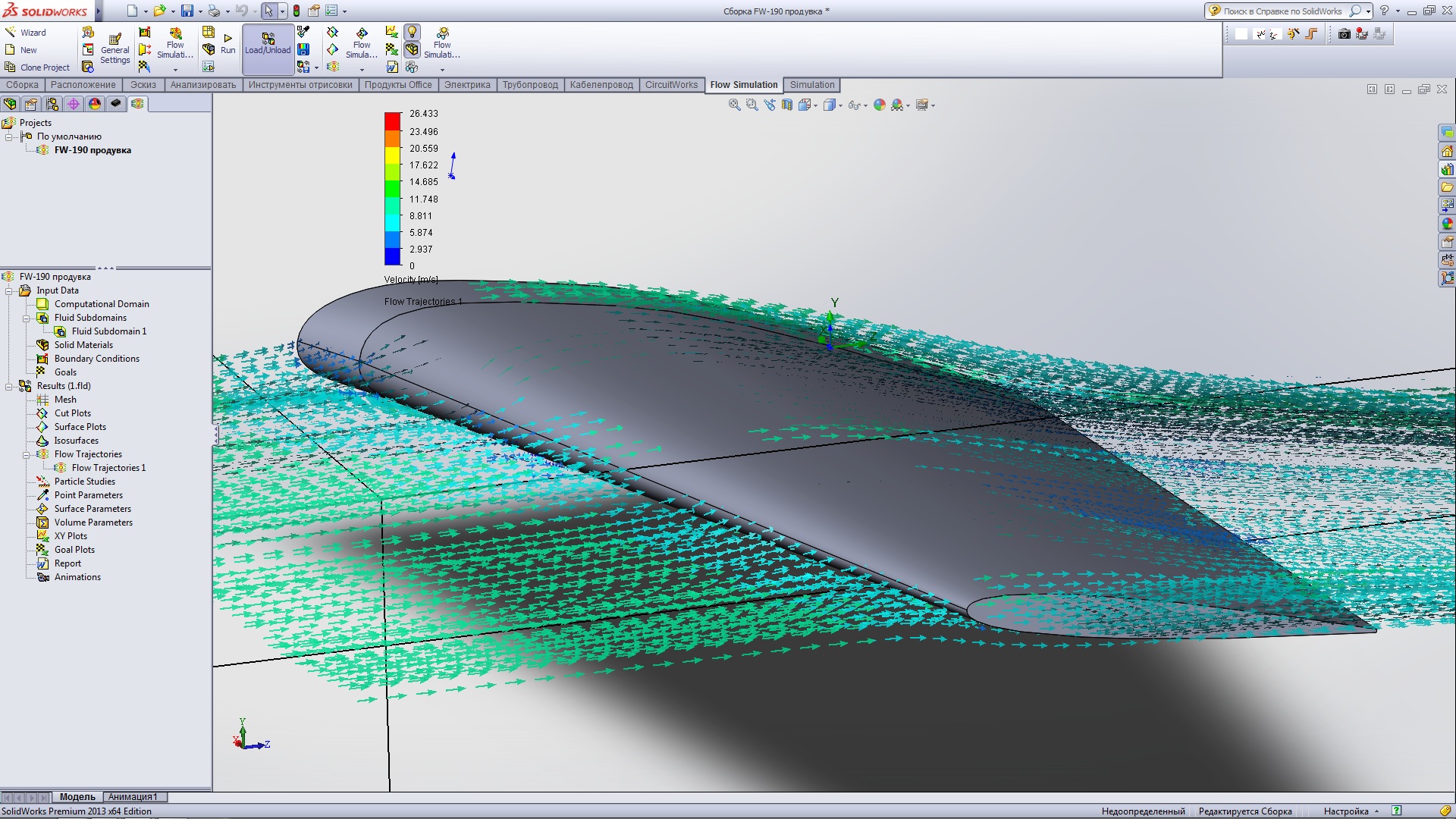

Рис. 13 Обтекание крыла конечного размаха

Для уменьшения сопротивления трения при подготовке самолетов к полету необходимо сохранять гладкость поверхности крыла и частей самолета, особенно носка крыла.

Индуктивное сопротивление это прирост лобового сопротивления, связанный с образованием подъемной силы крыла. При обтекании крыла невозмущенным воздушным потоком возникает разность давлений над крылом и под ним В результате часть воздуха на концах крыльев перетекает из зоны большего давления в зону меньшего давления (Рис. 13).

Поток воздуха перетекает с нижней поверхности крыла на верхнюю и накладывается на воздушный поток, набегающий на верхнюю часть крыла, что приводит к образованию завихрений массы воздуха за задней кромкой, т. е. образуется вихревой жгут.

Рис. 14 Отклонение воздушного потока вниз, вызванное вихревым шнуром

Такое движение воздушных масс сообщает воздушному потоку, обтекающему крыло, дополнительную скорость, направленную вниз. При этом любая часть воздуха, обтекающая крыло со скоростью V, отклоняется вниз со скоростью U. Угол , на который отклоняется поток воздуха, обтекающий крыло со скоростью V, наведенной вертикальной скоростью U, называется углом скоса потока (Рис. 14).

Поэтому благодаря скосу потока истинный угол атаки ист крыла в каждом его сечении будет отличаться от геометрического или кажущегося угла атаки каж на величину  (Error: Reference source not found):

Аэродинамическое качество крыла

С точки зрения аэродинамики наиболее выгодным будет такое крыло, которое обладает способностью создавать возможно большею подъемную силу при возможно меньшем лобовом сопротивлении. Для оценки аэродинамического совершенства крыла вводится понятие аэродинамического качества крыла.

Аэродинамическим качеством крыла называется отношение подъемной силы к силе лобового сопротивления крыла на данном угле атаки

Чем больше аэродинамическое качество крыла, тем оно совершеннее.

Влияние на аэродинамическое качество угла атаки.

По известным значениям аэродинамических коэффициентов Су и Сх для различных углов атаки строят график К = f () (Рис. 15). Из графика видно, что с увеличением угла атаки до определенной величины аэродинамическое качество возрастает. При некотором угле атаки качество достигает максимальной величины Кмакс. Этот угол называется наивыгоднейшим углом атаки, наив.

На угле атаки нулевой подъемной силы о где Су=0 аэродинамическое качество будет равно нулю.

Рис. 15 График зависимости аэродинамического качества от угла атаки

Построение аэродинамических характеристик крыла и самолета

Поляра крыла

Для различных расчетов летных характеристик крыла особенно важно знать одновременное изменение Су и Сх в диапазоне летных углов атаки. Для этой цели строится график зависимости коэффициента Су от Сх, называемый полярой.

Для построения поляры для данного крыла, крыло (или его модель) продувается в аэродинамической трубе при различных углах атаки. При продувке для каждого угла атаки аэродинамическими весами замеряются величины подъемной силы Y и силы лобового сопротивления Q.

Название «поляра» объясняется тем, что эту кривую можно рассматривать как полярную диаграмму, построенную на координатах коэффициента полной аэродинамической силы СR и , где — угол наклона полной аэродинамической силы R к направлению скорости набегающего потока (при условии, если масштабы Су и Сх взять одинаковыми).

Рис. 16 Принцип построения поляры крыла

Если из начала координат (Рис. 16), совмещенного с центром давления профиля, провести вектор к любой точке на поляре, то он будет представлять собой диагональ прямоугольника, стороны которого соответственно равны Сyи Сх.

Зависимость лобового сопротивления и коэффициента подъемной силы от углов атаки и есть так называемая поляра крыла.

Угол нулевой подъемной силы о находится на пересечении поляры с осью Сх. При этом угле атаки коэффициент подъемной силы равен нулю y= 0).

Критический угол атаки крит. При увеличении угла атаки крыла выше критического подъемная сила начинает резко уменьшаться. Для определения критического угла атаки необходимо провести касательную к поляре, параллельную оси Сх. Точка касания и будет соответствовать крит.

Поляра самолета

Одной из основных аэродинамических характеристик самолета является поляра самолета. Ранее было установлено, что коэффициент подъемной силы крыла Сy равен коэффициенту подъемной силы всего самолета, а коэффициент лобового сопротивления самолета для каждого угла атаки больше Сх крыла на величину Сх вр, т. е.

Поэтому поляру самолета можно получить путем прибавления величины Сх вр к Сх крыла на поляре крыла для соответствующих углов атаки. Поляра самолета будет при этом сдвинута вправо от поляры крыла на величину Сх вр (Рис. 17).

Определение аэродинамических характеристик и характерных углов атаки по поляре самолета производится так же, как это делалось на поляре крыла.

Рис. 17 Поляры крыла и самолета

Перемещение центра давления крыла и самолета

Центром давления крыла называется точка пересечения равнодействующей аэродинамических сил с хордой крыла.

Положение центра давления определяется его координатой ХД — расстоянием от передней кромки крыла, которое может быть выражено в долях хорды

Направление действия силы R определяется углом , образуемым с направлением невозмущенного воздушного потока (Рис. 18, а). Из рисунка видно, что

(2.25)

где К — аэродинамическое качество профиля.

Рис. 18 Центр давления крыла и изменение его положения в зависимости от угла атаки

Положение центра давления зависит от формы профиля и угла атаки. На Рис. 18, б показано, как изменяется положение центра давления в зависимости от угла атаки для профилей самолетов Як 52 и Як-55, кривая 1 -для самолета Як-55, кривая 2-для самолета Як-52.

Из графика видно, что положение ЦД при изменении угла атаки у симметричного профиля самолета Як-55 остается неизменным и находится примерно на 1/4 расстояния от носка хорды.

При изменении угла атаки изменяется распределение давления по профилю крыла, и поэтому центр давления перемещается вдоль хорды.

Рис. 19 Перемещение центра давления крыла самолета Як-52 при изменении угла атаки

При несколько большем угле атаки силы давления, направленные вверх, больше силы, направленной вниз, их равнодействующая Y будет лежать за большей силой (II), т. е. центр давления окажется расположенным в хвостовой части профиля. При дальнейшем увеличении угла атаки местонахождение максимальной разности давлений передвигается все ближе к носовой кромке крыла, что, естественно, вызывает перемещение ЦД по хорде к передней кромке крыла (III, IV). Наиболее переднее положение ЦД при критическом угле атаки кр= 18° (V).

Краткий вывод

Из этой небольшой части теории видно, что речь пойдет о совсем немногих характеристиках крыла и самолета: подъемной силе, лобовом сопротивлении и моменте вращения вокруг центра тяжести. А зависеть эти параметры будут тоже от величин: скорости потока, угла атаки, веса модели и взаимного расположения несущих поверхностей и элементов фюзеляжа. Следует учесть, что это будут не только коэффициенты этих сил, но и сами значения сил для конкретной модели.

Таким образом, зная все эти зависимости, мы сможем оценить такие важные параметры, как: скорость срыва потока с крыла при определенной нагрузке и продольную устойчивость.
