Изготавливаем сами сетку-рабицу, простой станок


Популярный у дачников материал — сетка-рабица, но не всегда хочется покупать. Для этих целей есть решение, делаем свой станок, не сложный в изготовлении.

Итак, что потребуется:

Отрезок металлической трубы.
Полоска тоже из металла.
Велосипедные педали в сборе со звёздочкой.
Подшипник.
Квадратная труба малого диаметра.


В полосе металла с одного края с помощью болгарки делаем 2 выреза в виде ступеней, один из них, который больше примеряем к подшипнику (должен без усилий помещаться в малое кольцо).

Берём сварочный аппарат, если у вас он имеется и закрепляем стальную полосу внутри подшипника.

Теперь мы видим, что из подшипника выступает кусок полоски, на неё одеваем педаль и соответственно привариваем.

Важно не перестараться, чтобы не задеть слоем расплавленного металла на внешней стороне подшипника, в этом случае придётся переделывать.

На кусок металлической трубы наматываем снаружи изоленту по спиральной линии с расстоянием между линий примерно 5 см.


Далее с помощью болгарки по намотанной нами изоленте вырезаем трубу.

К краю металлической трубы прикладываем внешнее кольцо подшипника и привариваем, не забывая об аккуратности.

Приложив 2 куска квадратной трубы вдоль нашей предыдущей трубы и друг против друга-привариваем.

Наше устройство готово, можно пробовать использовать его по назначению. Для этого нам нужны тиски, один из имеющихся стержней зажимаем.

Где начало спирального выреза в трубе — туда вставляем проволоку, дополнительно согнув вокруг 2 -го стержня.

При повороте велосипедной педали, с другой стороны трубы будет появляться готовые элементы сетки.

При изготовлении отмеряем необходимую длину, обычно это 1,5 метра и отрезаем кусачками. И так продолжаем до нужного количества.

Заготовив элементы, занимаемся соединением их до необходимых пропорций.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

как сделать ее из пластиковых бутылок? Самодельный ручной станок для производства рабицы по чертежам

Сетка-рабица используется для многих целей. Чаще всего ее применяют при возведении забора на дачных участках. Изготовить сетку своими руками достаточно просто. Предварительно требуется освоить некоторые технические особенности. Также понадобятся элементарные слесарные навыки.

Как сделать ручной станок?

Для производства можно использовать самодельное устройство. Станок может быть как автомат, так и полуавтомат.

Устройство подходит для плетения сетки с произвольным размером ячейки. Самыми популярными являются размеры 8х8 см и 4,5х4,5 см.

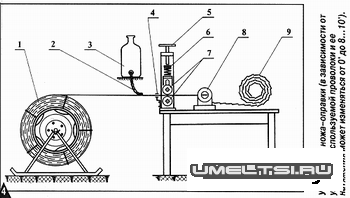

Станок состоит из таких частей:

  • барабан, который подает проволоку;
  • гнутый швеллер, отрезок;
  • металлические ролики;
  • гибочный станок.

Роль барабана может играть простое ведро. В качестве основы используется широкая доска. Сверху устанавливается ведро дном вверх. Чтобы ведро не упало в процессе плетения, зафиксируйте его любым грузом.

На такой самодельный механизм необходимо намотать проволоку. Потом она будет подаваться на швеллер с тремя металлическими роликами. Для их качественного вращения стоит использовать болты в качестве креплений. Обычно их дополняют ограничительными шайбами небольшого размера около 1 мм.

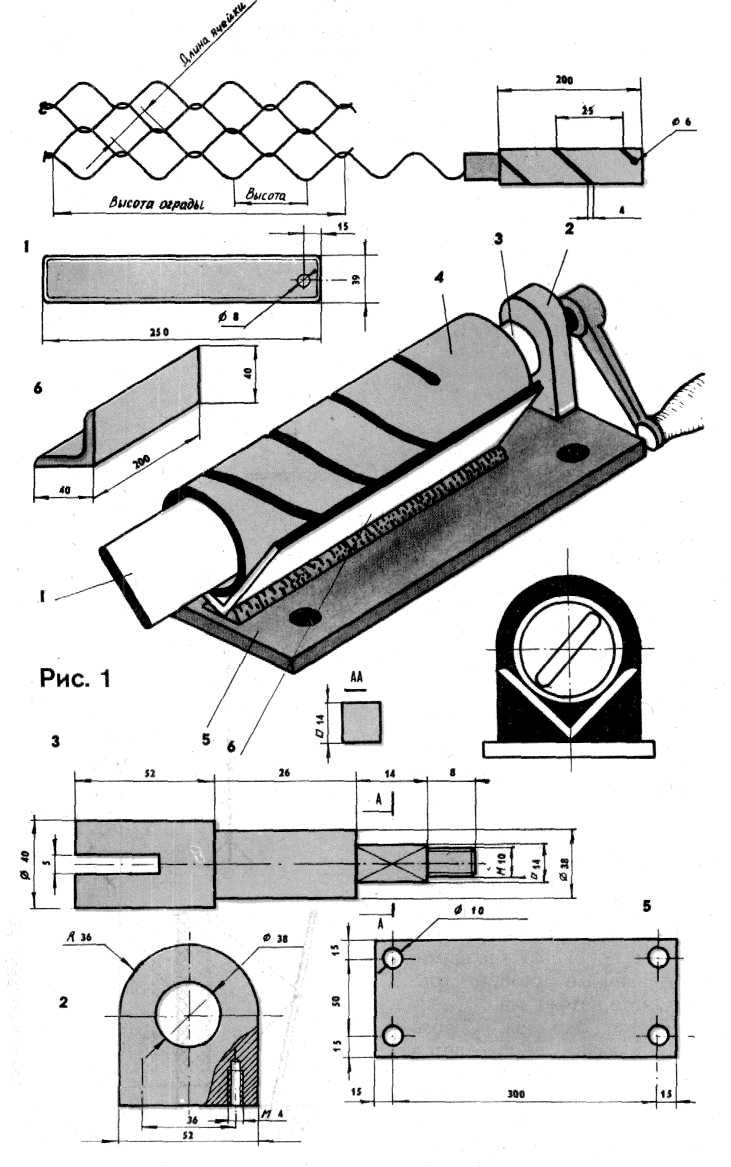

Гибочный станок также изготавливается самостоятельно. Допустимо использование трубы из стали подходящего размера, но обязательно с толстыми стенками.

В ней следует сделать паз спиралевидной формы под углом 45° к оси. Размер должен быть около 4-5 мм. В конце паза, где-то за 5 см до конца трубы, нужно сделать круглое отверстие. Все это необходимо для того, чтобы установить нож из твердого сплава (обычно используется сталь).

Труба соединяется с уголком с помощью сварочного аппарата. Потом следует расположить конструкцию на надежном основании и зафиксировать. Во время сварки важно не закрыть паз.

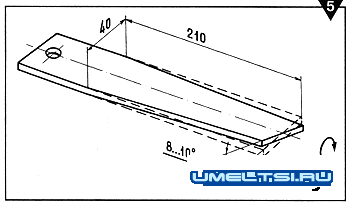

Крепление ножа производится с помощью винта или шпильки. Регулировка опоры возможна с помощью шайбы. Изготавливать весь станок для плетения необходимо пошагово и крайне внимательно. Для простоты понадобятся чертежи с размерами и разметками.

Дополнительно можно сделать рычаг. Он позволит упростить процесс скручивания проволоки. Его приделывают непосредственно к видимой части ножа. Особо актуально такое дополнение, если планируется изготовление большого количества сетки.

Изготовление сетки

Для начала следует провести небольшие подготовительные действия. Проволока для плетения смазывается маслом, можно использовать уже отработанный материал.

Даже этот процесс можно немного автоматизировать и упростить в домашних условиях. Для этого сооружается небольшой механизм из коробка со сквозным отверстием, диаметром чуть больше сечения проволоки.

Внутрь наливается масло, а сырье пропускается через это устройство и смазывается в процессе.

Сам процесс изготовления довольно прост. Последовательность плетения обычно выглядит следующим образом.

  1. Конец проволоки загибается крючком. Загиб должен иметь размер примерно в два раза меньше, чем ширина ножа-оправки.
  2. Крючок вводится в паз на трубе и цепляется за ребро стального инструмента.
  3. Нож необходимо вращать. В результате проволока будет наматываться, завиваться и продвигаться дальше по пазу. На выходе получается волнообразная проволока. Ее длина равняется ширине будущего полотна. Стоит отметить, что и рабочая поверхность должна быть подходящей по размеру.
  4. После достижения необходимой длины проволока обрезается кусачками у гибочного узла.
  5. Готовую заготовку следует сдвинуть от себя на ширину ячеек будущего полотна.
  6. Далее начинается процесс изготовления следующего отрезка. Новая заготовка самостоятельно ввинчивается в предыдущую. Важно только всегда крутить нож в одну сторону. В противном случае заготовка будет испорчена.
  7. Процесс повторяется до тех пор, пока полотно не будет готово.

В процессе изготовления важно следить за качеством. Хорошо сделанная заготовка должна лежать на столе абсолютно ровно, не закручиваясь в пружинку.

Если это не так, то причина может крыться в упругости и натяжении проволоки. Также проблемы возникают с углом закручивания ножа вдоль оси.

Самодельный станок позволяет изготавливать сетку-рабицу в любом количестве

. На стандартную змейку размером 1,5 м понадобится около 2,3 м проволоки. Один погонный метр с ячейками 8х8 см изготавливается из 25 заготовок. Такое количество сетки из проволоки 2,5 мм весит порядка 2,5 кг.

Отдельные части и полотна легко скрепляются между собой. Чтобы сетку-рабицу было проще стыковать, можно не вывинчивать крайнюю проволоку. Готовое полотно можно сразу использовать, например, для забора. Для более длительного срока службы сетку рекомендуется покрыть краской после монтажа. Надежный слой легко наносится кистью и защищает проволоку от агрессивного воздействия окружающей среды.

Делаем рабицу без станка

Не всегда получается сделать инструмент для плетения сетки. Сделать рабицу можно и без станка.

Такой процесс потребует больше времени, однако качество результата не пострадает. В качестве материала может использоваться все та же проволока или же пластик.

В последнем случае сетка носит сугубо декоративный характер ввиду меньшей прочности.

Таким способом довольно просто сделать любое количество сетки. Изготовление происходит по инструкции:

  1. Для начала стоит выбрать инструмент, который позволит придать проволоке нужный изгиб.
  2. Нужна рабочая поверхность, длина которой будет соответствовать ширине рабицы. Можно использовать даже простую деревянную доску.
  3. В шахматном порядке вбить гвозди на рабочую поверхность. Расстояние между ними формирует размер будущих ячеек сетки.
  4. Мягкую стальную проволоку нарезать на одинаковые кусочки. Это своего рода заготовки для плетения. Их может потребоваться довольно много, в зависимости от желаемой длины рабицы.
  5. Рекомендуется защитить руки прочными перчатками.
  6. Взять заготовку из проволоки и аккуратно огибать гвозди.
  7. Прутья легко соединяются между собой путем вплетения. Также можно просто вращать одну заготовку вокруг второй, как бы вкручивая его.

Есть и другой способ самостоятельного изготовления сетки без станка. Понадобятся кусачки для нарезания кусочков проволоки. Используется алюминиевое или подобное сырье, которое легко деформируется. Также следует взять деревянные линейки или же электроды, согнутые вдвое. Сам процесс изготовления рабицы таким методом прост:

  1. Взять линейку или же электрод и плотно намотать проволоку. Между витками не должно быть свободного пространства. В этом случае именно ширина линейки формирует размер ячеек сетки.
  2. Рекомендуется перепроверить качество изгибов.
  3. Готовая заготовка снимается и наматывается следующая. Важно делать витки в одном направлении, иначе плетение не получится.
  4. Все закрученные заготовки необходимо растянуть на одинаковую длину.
  5. Полученные спирали продеваются один в один с помощью вращательных движений.
  6. Первый и последний ряд необходимо дополнительно закрепить. Это позволит избежать случайного распадения сетки.

Изготовление декоративной рабицы из пластиковых бутылок своими руками требует небольшой подготовки. Следует заранее подготовить ленту или трубку. Заготовки легко делаются из бутылок всего за несколько минут. Обычно используется небольшой размер в пределах 2-5 мм. Дополнительно следует подготовить линейку и спиртовку.

Сам принцип робот довольно схож с плетением из проволоки. Изготовление рабицы из пластика проходит в несколько этапов:

  1. На линейке следует начертить квадраты, которые будут служить ориентирами.
  2. Край ленточки или трубки из пластика крепится на линейке с помощью прищепки.
  3. Заготовка наматывается постепенно. Каждый изгиб необходимо немного прогреть.
  4. Закрепить второй край. Снова провести всю конструкцию над спиртовкой, чтобы дополнительно прогреть. Так все витки зафиксируются.
  5. Снять заготовку. Таким же образом обработать все последующие части пластиковой ленты.
  6. Ввинтить остывшие заготовки. Верхнюю и нижнюю части рекомендуется закрепить дополнительно.

В следующем видео вы узнаете, как сделать сетку-рабицу в домашних условиях.

Как изготовить сетку рабицу самим в домашних условиях

Домашнее изготовление сетки рабицы актуально как в коммерческих целях, так и в личных. Изготовить ее вручную для домашнего хозяйства целесообразно для создания клеток для кроликов и разнообразных вольеров. Если же вам необходимы большие объемы, лучше все-таки заказать готовую сетку ПВХ.

Чтобы сделать сетку рабицу в домашних условиях, есть два ключевых метода: с использованием станка и без него. При этом станок можно также создать своими силами, поскольку он является конструктивно несложным механизмом.

Видео: изготовление сетки рабицы в домашних условиях

Как сделать сетку рабицу без использования станка

Изготовить рабицу без специального станка вполне реально, хотя процесс будет достаточно трудоемким. Как материал можно использовать металлическую проволоку или пластик.

Плетение сетки рабицы из проволоки подразумевает четкий алгоритм действий:

  • Подбираем инструмент, которым будем придавать точные изгибы проволоке.
  • Подбирает широкую деревянную доску, длина которой равна ширине будущей продукции.
  • В доску вбиваем гвозди, соблюдая шахматный порядок. Помните, что от расстояние между гвоздями зависит размер ячеек.
  • Нарезаем одинаковые по длине прутья, используя для этого мягкую проволоку из стали.
  • Надеваем рабочие перчатки.
  • Не спеша огибаем проволок каждый гвоздь.
  • Заготовки соединяются путем вплетения их друг в друга и вращения одного из прутьев вокруг его оси подобно ввинчиванию.

Существует и другой способ плетения без станка. Для него вам понадобятся:

  • Кусачки, которыми будете резать проволоку на равные части.
  • Проволока из алюминия или другого металла, поддающегося деформации.
  • Линейки из дерева либо согнутый вдвое электрод.

Далее следуйте инструкции:

  • Возьмите линейку или электрод и плотно обмотайте вокруг проволоку. Витки должны располагаться впритык друг к другу.
  • Проверьте повторно изгибы. Учтите, что ширина линейки задает размеры ячеек в сетке.
  • Снимите проволоку, намотайте второй прут. Обратите внимание: наматывать нужно только в одном направлении.
  • Снятые заготовки растяните до равной ширины.
  • Полученные зигзагообразные спирали проденьте друг в друга, совершая вращательные движения.
  • Первые и последние ряду лучше закрепите, во избежание распада сетки.

Возможно изготовление декоративной сетки-рабицы из пластика. Для этого необходимо:

  • Пластиковая лента шириной 3-5 мм или длинная трубочка из пластика небольшого диаметра (2-3 мм). Изготовить такой материал можно из обычной пластиковой бутылки.
  • Спиртовка.
  • Линейка.

Для создания пластиковой рабицы выполните такие действия:

  • Расчертите на линейке квадраты, которые будут служить для ориентировки ленты.
  • Закрепите прищепкой край ленты или трубки на линейке.
  • Наматывайте материал на линейку, прогревая каждый изгиб над спиртовкой одну секунду.
  • Закрепите край и еще раз проведите заготовкой над пламенем спиртовки.
  • Снимите заготовку.
  • Далее останется вращательными движениями собрать заготовки в сетку и закрепить их на штырях-держателях.

Использование и изготовление самодельного станка

Производство сетки рабицы в домашних условиях с помощью станка значительно проще и быстрее. Покупать такой станок дорого, а вот сделать его самому – гораздо дешевле. Чтобы сделать станок для изготовления сетки рабицы, вам понадобятся:

  1. Кусок трубы.
  2. Металлические отрезки из разных видов металла.
  3. Пластинка.
  4. Подшипниковые обоймы.
  5. Сварочное устройство.
  6. Болгарка.
  7. Ролики.
  8. Уголки из металла.
  9. Напильник.
  10. Мел.
  11. Канат.
  12. Наждачка.

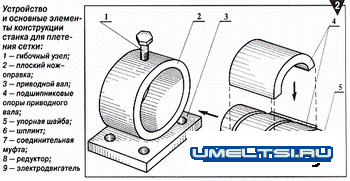

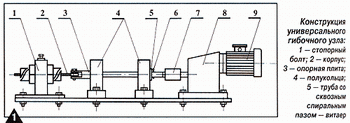

Главнейшей деталью станка является блок навивки. Он состоит из шнека и ножа, которым проволока завивается. От формата этих компонентом зависит размер ячеек. Вращаясь, нож создает витки определенного размера, а шнек задает расстояние между ними (шаг). Плоская полоса из стали выступает в качестве пластины для навивки. На одном ее конце должно быть отверстие под рукоятку.

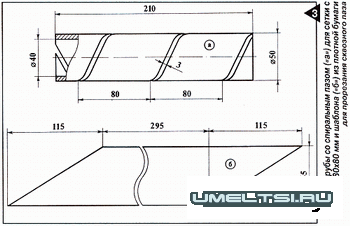

Шнек представляет собой каленую трубу из стали со спиралевидной прорезью. Для того, чтобы получить такой паз, используйте веревку и мел: приложите канатик, обрисуйте его мелом. Дальше вырезаем прорезь по очерченному рисунку. Пройдитесь по пропилу напильников и окончательно зашлифуйте наждачной бумагой. По длине труба должна быть достаточной, чтобы уложить 3 полных витка. Между ножом и трубой должно быть пространство не больше 1 мм, иначе проволоку будет закусывать. При этом нож должен вращаться абсолютно свободно, а его конец должен выступать из трубы на 1-2 см.

Для легкого скольжения проволоки углы и пазы нужно хорошо закруглить и обработать маслом.

Из металлического уголка нужно вырезать 2 отрезка, по длине равных трубе. Их привариваем к трубе, чтобы она как бы располагалась между ними. Эта конструкция фиксируется на основании путем прикручивания к рабочей поверхности через специальные отверстия. Сам станок ставьте так, чтобы вам было удобно вращать рукоять, параллельно направляя спираль. Ни в коем случае не допускайте спутывание заготовок.

В центр мотка вы можете вставить кусок трубы и прикрепить груз к концу проволоки, проведя конец через натяжные ролики. Это помогает избавиться от кольцевания проволоки. Расстояние между роликами задается с помощью винта.

Перед большим производственным использования станка нужно провести его проверку, пропустив проволоку через устройство. Если получили ровную строку с нужной формой и размером ячеек, значит станок собран правильно.

Видео: изготовление сетки рабицы в домашних условиях

Как сделать сетку рабицу без использования станка

Изготовить рабицу без специального станка вполне реально, хотя процесс будет достаточно трудоемким. Как материал можно использовать металлическую проволоку или пластик.

Плетение сетки рабицы из проволоки подразумевает четкий алгоритм действий:

  • Подбираем инструмент, которым будем придавать точные изгибы проволоке.
  • Подбирает широкую деревянную доску, длина которой равна ширине будущей продукции.
  • В доску вбиваем гвозди, соблюдая шахматный порядок. Помните, что от расстояние между гвоздями зависит размер ячеек.
  • Нарезаем одинаковые по длине прутья, используя для этого мягкую проволоку из стали.
  • Надеваем рабочие перчатки.
  • Не спеша огибаем проволок каждый гвоздь.
  • Заготовки соединяются путем вплетения их друг в друга и вращения одного из прутьев вокруг его оси подобно ввинчиванию.

Существует и другой способ плетения без станка. Для него вам понадобятся:

  • Кусачки, которыми будете резать проволоку на равные части.
  • Проволока из алюминия или другого металла, поддающегося деформации.
  • Линейки из дерева либо согнутый вдвое электрод.

Далее следуйте инструкции:

  • Возьмите линейку или электрод и плотно обмотайте вокруг проволоку. Витки должны располагаться впритык друг к другу.
  • Проверьте повторно изгибы. Учтите, что ширина линейки задает размеры ячеек в сетке.
  • Снимите проволоку, намотайте второй прут. Обратите внимание: наматывать нужно только в одном направлении.
  • Снятые заготовки растяните до равной ширины.
  • Полученные зигзагообразные спирали проденьте друг в друга, совершая вращательные движения.
  • Первые и последние ряду лучше закрепите, во избежание распада сетки.

Возможно изготовление декоративной сетки-рабицы из пластика. Для этого необходимо:

  • Пластиковая лента шириной 3-5 мм или длинная трубочка из пластика небольшого диаметра (2-3 мм). Изготовить такой материал можно из обычной пластиковой бутылки.
  • Спиртовка.
  • Линейка.

Для создания пластиковой рабицы выполните такие действия:

  • Расчертите на линейке квадраты, которые будут служить для ориентировки ленты.
  • Закрепите прищепкой край ленты или трубки на линейке.
  • Наматывайте материал на линейку, прогревая каждый изгиб над спиртовкой одну секунду.
  • Закрепите край и еще раз проведите заготовкой над пламенем спиртовки.
  • Снимите заготовку.
  • Далее останется вращательными движениями собрать заготовки в сетку и закрепить их на штырях-держателях.

Использование и изготовление самодельного станка

Производство сетки рабицы в домашних условиях с помощью станка значительно проще и быстрее. Покупать такой станок дорого, а вот сделать его самому – гораздо дешевле. Чтобы сделать станок для изготовления сетки рабицы, вам понадобятся:

  1. Кусок трубы.
  2. Металлические отрезки из разных видов металла.
  3. Пластинка.
  4. Подшипниковые обоймы.
  5. Сварочное устройство.
  6. Болгарка.
  7. Ролики.
  8. Уголки из металла.
  9. Напильник.
  10. Мел.
  11. Канат.
  12. Наждачка.

Главнейшей деталью станка является блок навивки. Он состоит из шнека и ножа, которым проволока завивается. От формата этих компонентом зависит размер ячеек. Вращаясь, нож создает витки определенного размера, а шнек задает расстояние между ними (шаг). Плоская полоса из стали выступает в качестве пластины для навивки. На одном ее конце должно быть отверстие под рукоятку.

Шнек представляет собой каленую трубу из стали со спиралевидной прорезью. Для того, чтобы получить такой паз, используйте веревку и мел: приложите канатик, обрисуйте его мелом. Дальше вырезаем прорезь по очерченному рисунку. Пройдитесь по пропилу напильников и окончательно зашлифуйте наждачной бумагой. По длине труба должна быть достаточной, чтобы уложить 3 полных витка. Между ножом и трубой должно быть пространство не больше 1 мм, иначе проволоку будет закусывать. При этом нож должен вращаться абсолютно свободно, а его конец должен выступать из трубы на 1-2 см.

Для легкого скольжения проволоки углы и пазы нужно хорошо закруглить и обработать маслом.

Из металлического уголка нужно вырезать 2 отрезка, по длине равных трубе. Их привариваем к трубе, чтобы она как бы располагалась между ними. Эта конструкция фиксируется на основании путем прикручивания к рабочей поверхности через специальные отверстия. Сам станок ставьте так, чтобы вам было удобно вращать рукоять, параллельно направляя спираль. Ни в коем случае не допускайте спутывание заготовок.

В центр мотка вы можете вставить кусок трубы и прикрепить груз к концу проволоки, проведя конец через натяжные ролики. Это помогает избавиться от кольцевания проволоки. Расстояние между роликами задается с помощью винта.

Перед большим производственным использования станка нужно провести его проверку, пропустив проволоку через устройство. Если получили ровную строку с нужной формой и размером ячеек, значит станок собран правильно.

Видео: ручной станок для сетки рабицы своими руками

Производство сетки рабицы как бизнес

На домашнем производстве рабицы можно сделать неплохой бизнес в силу востребованности продукта. В ней нуждаются:

  • Владельцы дач и садов. Через сетку отлично просматривается участок: если хозяин отлучился к соседям, он все равно контролирует происходящее на его территории. Также продукция необходима как подпорка под живую изгородь.
  • Владельцам животного хозяйства. Рабица используется для клеток и вольеров.
  • Предприятия, использующие такую сетка как забор. Высокая прочность используемой проволоки обеспечивает корректную работу службы охраны.
  • Строительные фирмы.

Бизнес по продаже сетки-рабицы всегда будет прибыльным. К тому же конкуренция в этой сфере небольшая.

Этот бизнес имеет ряд достоинств:

  • Малый стартовый капитал. Закупка материалов доступна людям среднего достатка. Это избавляет от необходимости кредитования в банке и сокращает время на окупаемость.
  • Малые площади производства. На старте бизнеса достаточно помещения размером с обычным гаражом. Для хранения продукции не нужно создавать особые условия.
  • Постепенное наращивание производства и прибыли с приходом новых клиентов.

Наибольший спрос на рабицу устанавливается в апреле-октябре, однако начинать бизнес можно в любое время года. Сам бизнес рентабельный, малозатратный и выгодный, если грамотно подойти к его организации.

Станок для сетки рабицы своими руками: чертежи, схемы, видео

Станки и инструменты /28-сен,2009,11;18 / 144207 Станок для сетки рабицы своими руками
Железная проволочная сетка — весьма удобный строительный материал для производства забора кругом приусадебного участка или огорода. Она и способствует долго, и не затеняет растения, и поставить данное ограждение нетрудно. Есть у сетки а также еще один плюс — ее вероятно создать собственными руками, при том подходящего размера и в нужном количестве. Была бы проволока…

Технология изготовления сетки-рыбицы


Лучше всего для забора подойдет стальная оцинкованная проволока диаметром 2,2…3,0 мм. Но можно сделать сетку и из стальной проволоки без покрытия, и из мягкой медной, и даже из алюминиевой, Нужно лишь учитывать, что в последних двух случаях она будет иметь существенно меньшую прочность и со временем сильно вытягиваться. Поэтому использовать сетку из мягкой проволоки лучше только для вольер и клеток для птиц, кроликов и прочей мелкой живности.

Для плетения сетки я сделал специальный станок (рис. 1).

Станок для изготовления сетки — рабицы


Станок для сетки рабицы своими руками
Основным элементом конструкции является гибочный узел, внутри которого с помощью приводного вала свободно вращается плоский нож-оправка. Для привода использован электродвигатель с редуктором мощностью 0,55 кВт, Частота вращения вала на выходе редуктора — 60 об/мин. Управление электродвигателем — ножной педалью. Станок для сетки рабицы своими руками
Гибочный узел универсален. Он позволяет плести сетку с любым размером ячеек. Для этого необходимо изготовить (рис. 2) трубу с узким сквозным спиральным пазом (витаер), два прижимных полукольца и нож-оправку (см. рис. 1).

Труба должна быть обязательно толстостенной. В моей конструкции (рис. 3,а) она имеет наружный диаметр 50 мм, внутренний — 40 мм, шаг спирали — 80 мм. Спиральный паз прорезается на токарном станке. Но можно сделать его и на заточном, если установить отрезной круг 14А50НСТЗ толщиной 3 мм, Такие абразивные круги используются в ручных машинках для резки металла. Сначала нужно из плотной бумаги сделать шаблон (рис. 3,5), наклеить его на заготовку-тру6у с зазором между витками 3 мм и по шаблону прорезать отрезным кругом в заготовке сквозной спиральный паз.

Станок для сетки рабицы своими руками
Нож-оправка должен по ширине соответствовать внутреннему диаметру трубы со спиральным пазом 40 мм. Остальные размеры принципиального значения не имеют, они будут определяться типом и размерами используемых подшипниковых опор и редуктора.

Соединение приводного вала и редуктора удобно сделать с помощью разъемной муфты, свободно надевающейся на квадратный хвостовик вала. При необходимости редуктор можно снять, надеть на квадратный хвостовик вала приводную рукоятку и продолжить работу с ручным приводом.

Станок для сетки рабицы своими руками
На рис. 4 показано движение проволоки при плетении сетки, В гибочный узел проволока поступает из выпрямительно-натяжного устройства. Натяжение регулируется нажимным винтом 5, который через пружину 6 прижимает верхний ролик. Оба ролика 7 на цилиндрической поверхности имеют кольцевые желобки, в которых при движении удерживается проволока. Пластина 4 с отверстием направляет проволоку с размоточного барабана 1 точно в желобки роликов. Барабан 1 для размотки бухты проволоки сделан из автомобильного колесного диска, разрезанного пополам. Половинки диска вставляют во внутрь бухты и свинчивают болтами с гайками. Чтобы бухта проволоки не рассыпалась, к бортам обеих половинок диска приварены небольшие отрезки прутков. Ось барабана свободно вращается на козелках. При движении проволоку необходимо непрерывно смазывать любым машинным маслом. Сделать это можно так, как показано на рис. 4, или с помощью промасленной ветоши.

Как плести сетку рабицу своими руками


Плетение сетки происходит следующим образом. Проволоку необходимо заправить в натяжное устройство и загнуть на ее конце крючок длиной, равной примерно половине ширины ножа-оправки. Затем надо ввести крючок в спиральный паз и зацепить его за ребро ножа. При вращении ножа-оправки проволока навивается на оправку, продвигаясь по спиральному пазу, и выходит из гибочного узла в виде волнообразной змейки. Длина змейки — это ширина полотна сетки. Соответствующую длину должен иметь и стол, на котором ведется плетение сетки. Волнообразную змейку заданной длины необходимо обрезать у гибочного узла кусачками, перекусив прямолинейный отрезок волны примерно пополам.
Готовую змейку нужно сдвинуть от себя на ширину ячейки и включить станок для навивки следующей змейки. Новая змейка без дополнительной помощи вплетается (ввинчивается) в предыдущую. И так далее.
Особое внимание следует обратить на качество змейки. Хорошая змейка должна быть совершенно ровной и лежать на столе, не закручиваясь пропеллером. Это зависит от упругости проволоки, ее натяжения и угла закручивания ножа-оправки вдоль продольной оси (рис. 5).Станок для сетки рабицы своими руками
Чтобы изогнуть нож-оправку, не обязательно разбирать гибочный узел. Для этого надо сделать два рычага из стальной полосы с вырезами на концах, равными толщине ножа.
Рычаги надевают вырезами на нож-оправку с двух сторон витаера и закручивают передний свободный конец по направлению вращения на угол 8…10 градусов.
С помощью такого станка я изготовил 80 м сетки шириной 1,5 м с ячейками 80×80 мм*. Для одного погонного метра сетки необходимо навить 25 волнообразных змеек. На одну змейку длиной 1,5 м расходуется 2,3 м проволоки. При диаметре проволоки 2,5 мм один метр сетки с ячейками 80×80 мм шириной 1,5 м весит 2,6 кг.

Схема движения проволоки при плетении сетки:
1 – бухта проволоки на размоточном барабане;
2 — фитиль;
3 – банка с машинным маслом;
4 – направляющая пластина с отверстием;
5 – нажимной винт;
6 — пружина;
7 — ролики;
8 – гибочный узел;
9 – рулон готовой сетки

* Прим, ред. Указывая размер ячеек 80×80 мм, автор приводит максимальный размер ячеек на «просвет», т.е. указывает длину диагоналей квадратных ячеек. В статье, приводя размеры ячеек а х а, мы под «а» подразумевали длину стороны ромбической ячейки. С этой точки зрения размер ячеек равен а х а = 57 x 57 мм.

Ручной станок для изготовления сетки рыбица: видео

Автоматический станок для изготовления сетки рабица: видео

110 фото как выбрать, сделать и установить сетку

С каждым днём дыхание весны мы ощущаем все больше и больше. А с приходом весны у многих людей возникает дачный вопрос. Нужно готовиться вскапывать грядки, очистить территорию, поменять ограждение возле соседского участка. Еще больше вопросов появляется у жителей частных домов, особенно при наличии домашней живности.

С наступлением весны нужно сажать огород, а значит защитить его от кур. Нужно подремонтировать клетки кроликам, так же если они имеются. Во всех этих пунктах лучшим другом является сетка рабица.

Если участок большой, то на её покупку придется потратиться, а в любой ситуации хотелось бы сэкономить. Для этого можно сделать сетку рабица своими руками. Как же её сделать, мы с вами рассмотрим чуть ниже.

Изготовление сетки рабицы очень выгодно и актуально, как для личных целей, так и в коммерческих масштабах. Поэтому тщательно изучив технику и методы изготовления сетки рабицы со временем можно наладить небольшое производство.

Ведь, к примеру, сосед не откажется купить её по цене ниже рыночной. И вам хорошо, и ему экономия.

Для начала стоит помнить, что существует два метода изготовления сетки рабицы в домашних условиях: с использованием специального станка и без него. При этом сам станок для изготовления сетки рабицы сделать так же не сложно.

Содержимое обзора:

Метод без станка

Для изготовления сетки рабицы без станка, какие-то специальные чертежи вам рассматривать не нужно. В данном методе стоит лишь запастись терпение. Такой метод занимает немало времени.

Что такое сетка, от модного образа до обязательной медицинской продукции

Что такое сетка

В последние несколько лет в мире моды резко выросла популярность сетчатой ​​одежды, но что именно такое сетка и почему магазины и дизайнеры хай-стрит так подхалимывают перед ней? Эта прозрачная мягкая ткань с множеством крошечных отверстий была соткана или связана вручную, чтобы создать фирменный вид и структуру.

Как делается сетка?

«Сетка» относится к вязанной структуре волокон и технически представляет собой барьер, созданный из связанных прядей.Пряжа связаны или сотканы вместе, в результате получается ткань с открытыми пространствами между пряжами. Сетка используется не только для изготовления модных тканей, она может быть изготовлена ​​из огромного количества материалов в зависимости от ее предполагаемого использования — она ​​не ограничивается тканями для текстиля.

Из чего сделана сетка?

Что касается сетчатой ​​ткани, то ее обычно делают из полиэстера или нейлона. Синтетические волокна сотканы для создания гибкой, похожей на сетку ткани, которая имеет широкий спектр применения.В отличие от этого, сетку также можно создавать из металлов для получения более прочного и структурированного материала, часто для промышленного использования.

Нейлон против полиэфирной сетки

Ткань

Mesh обычно изготавливается из полиэстера или нейлона, и на первый взгляд эти два типа сетки не кажутся такими уж разными. Обе синтетические ткани можно использовать для аналогичных целей, но между этими двумя типами ткани есть различия. Нейлон изготавливается из полиамидов, а полиэстер состоит из полиэфирных материалов, а также может изготавливаться из растительных материалов.В результате полиэстер на ощупь более волокнистый, а на ощупь нейлон напоминает шелк. Нейлон также более эластичен, чем полиэстер. Нейлон более долговечен, чем полиэстер, поэтому для вещей, которые будут сильно изнашиваться, он может быть лучшим вариантом.

История сетки в моде

Мода на сетку — это не только недавний тренд; он восходит к 1888 году, и с тех пор его популярность колеблется. Это началось, когда британский владелец фабрики Льюис Хаслам гулял со своей тетей и заметил, что в ее перчатках было несколько дырок.Она ответила, что ее руки все еще теплые, несмотря на это, и таким образом идея сетки воплотилась в жизнь. Haslam создал оригинальный сетчатый материал Aertex, который был отмечен как гигиеничный и воздухопроницаемый, несмотря на перепады температур, и начал производство мужских рубашек и нижнего белья. В 1980-х годах Adidas начал использовать ткань Aertex для своей спортивной одежды, что вызвало всплеск популярности как в спортивной одежде, так и в повседневной моде. Популярность сетки продолжала расти, знаменитости надевали сетчатые жилеты и платья по всему MTV.

Что такое сетка для

Сетка из полиэстера или нейлона обычно используется для создания повседневной и модной одежды, такой как жилетки, платья и другие многослойные изделия. Сетка по-прежнему невероятно популярна в спортивной одежде благодаря своей воздухопроницаемости и способности хорошо регулировать температуру. Полиэфирная сетка также используется для создания сетчатых экранов, используемых в трафаретной печати, благодаря своим водостойким свойствам и миниатюрным отверстиям, позволяющим чернилам проходить через ткань.

Сетка

имеет более широкий спектр применения и обычно используется для создания частей палаток и кемпингового снаряжения. Дышащая природа ткани означает, что она идеально подходит для регулирования температуры в различных погодных условиях, что делает ее идеальной для походного снаряжения. Он также не дает насекомым кусать кожу, что необходимо для некоторых типов кемпинга.

Одно очень распространенное, но, возможно, удивительное применение сетки — в медицинской промышленности; он стал обычным явлением в хирургических процедурах и в основном используется для поддержки органов или тканей.Существует два основных типа хирургической сетки: временная или постоянная. Временный лист со временем растворяется в теле, тогда как постоянный остается в теле. Рыхлый тканый лист из синтетических волокон чаще всего используется в хирургии грыжи или при выпадении органов.

Свойства различных сетчатых тканей

Сетчатые ткани могут выглядеть и ощущаться в чем-то похожими, но тип волокон, используемых для их создания, означает, что они имеют очень разные свойства.

Полиэфирная сетка

  • Обычно используется для спортивной одежды
  • Дышащий
  • Может отводить влагу
  • Водонепроницаемость

Сетка

  • Защищает кожу от укусов насекомых
  • Используется для туристического снаряжения и снаряжения
  • Дышащий

Тюль

  • Тонкая сетка
  • Используется для свадебных фат и вечерних платьев
  • Очень универсальный

Power Mesh

  • Используется производителями тканей 3D Space Mesh для создания одежды, разглаживающей тело, например.г. контрольные штаны
  • Используется чаще в нижнем белье для женщин
  • Дышащий
  • Подобно спандексу, очень растягивается
  • Удобно

Нейлоновая сетка

  • Пористый и легкий
  • Используется для изготовления одежды, а также для вуалей пчеловодства, ширм в палатках, мешков для стирки
  • Долговечность
  • Вечерние платья

Распечатайте свою сетку на ткани

Распечатать собственную сетку на ткани так просто.Загрузите выкройку или кусок, который вы хотите разместить на напечатанной сетке, и убедитесь, что он правильного размера и в правильном положении. Если хотите, можете повторить дизайн или оставить его в виде единого отпечатка. Закажите пробную распечатку и убедитесь сами, насколько это просто.

Приобретите сетчатые ткани и сотни других вариантов ткани с помощью собственного набора образцов. Узнайте из первых рук о каждой ткани, чтобы поэкспериментировать с разными материалами, или выберите лучшую ткань для своих собственных проектов.

.

Машина для производства проволочной сетки

Машина для производства проволочной сетки

спецификация

Эта высокопроизводительная основовязальная машина Raschel с одним игольным стержнем была разработана для многих видов сеток, таких как рыболовные сети без узлов, спортивные сети, затенение. нетто и кошелек нетто.

Назначение и характеристика

Эта машина оборудована смазанной маслом эксцентриковой передачей для приведения в движение вязальных элементов и системой отрицательного выпуска пряжи, приработка которой регулируется натяжением пряжи.

Технические данные

1 Тип машины: SGE2318 Основовязальная машина SGE2318

2 Рабочие иглы: Иглы с защелкой

3 Калибр машины: E3, E6, E7, E8, E9, E12, E14, E16, E18

4 Количество направляющих стержней: 2-8 стержней

5 Дозатор ткани: 2 ролика с фрикционным приводом

4 ролика с фрикционным приводом

привод центрального вала

2 ролика с фрикционным приводом, отдельно- стоячий
с приводом от центрального вала, отдельно стоящий

Install n Debug

Ярмарка

Информация о компании

Changzhou LongLongSheng Warp Knitting Co., Ltd в основном занимается исследованиями и производством основовязальных машин Raschel.

Наша продукция относится к сериям основовязальных машин с одним стержнем и основовязальных машин с двумя стержнями. Он может производить рыболовную сеть, затеняющую сетку, защитную сетку, противомоскитную сетку, сетку для физических тренировок и 3D-подушку и т. Д.

Расположение завода

Репутация

Преимущества

(1): много лет опыта.

(2): Мы не только производитель, но и эксперт в области вязания сеток.

(3): Решите полное решение для планирования

(4): Пройдите тренинг по уходу и вязанию.

(5): послепродажное обслуживание в один этап.

Наши услуги

Мы можем отправить нашего инженера для отладки машины на заводе покупателя.

Если у Вас возникнут какие-либо вопросы, не стесняйтесь обращаться к нам и приглашаем Вас посетить наш завод!

.

Машина для производства плетения из алмазной проволочной сетки

0 штук выбрано, всего $ США

Посмотреть детали

Стоимость доставки:
Зависит от количества заказа.
Время выполнения:
20 день (дней) после получения оплаты
Настройка:

Индивидуальный логотип (Мин.Заказ: 1 комплект)

Индивидуальная упаковка (Мин. Заказ: 1 комплект)

Подробнее

Настройка графики (Мин.Заказ: 1 комплект) Меньше

.

Машина для производства пластиковых плоских сеток из полипропилена

Машина для производства пластиковой плоской сетки из полипропилена

Описание продукта

Квадратная сетка в основном используется в областях обслуживания проезжей части, внутренней отделки, заборов для дворов, заборов для пастбищ и т. Д.

Технический параметр

Спецификация

Ширина

600-1200 мм

Производственная мощность

120 кг / ч

Мощность

110 кВт

Внешний размер

16000 × 4800 × 3700 мм

Почему выбирают нас?

Упаковка и доставка

Упаковка и доставка

Инженеры, обслуживающие технику за рубежом

Гарантийный срок: один год

Предоставить формулу технологии производства

Обеспечение долгосрочной технической поддержки

Информация о компании

Спасибо за уделенное время!

.

Комментариев нет

Добавить комментарий
