Виды ориентирования на местности виды: Ориентирование на местности: способы ориентирования

Разница между истинным и магнитным меридианами называется углом магнитного склонения и может достигать величины в 10-20° и более и иметь разный знак (рис. 25).

Учет магнитного склонения. Необходим для точного определения своего местонахождения. Местное склонение иногда указывают на карте. Но его можно определить также по Полярной звезде или приближенно, без учета местных магнитных аномалий, по прилагаемой схеме (рис. 26).

Рис. 26 Схематическая карта магнитного слонения на территории СССР
Если магнитное склонение восточное, то на картах оно подписывается со знаком плюс (например, +7°). Это означает, что истинный север находится влево от направления северного конца магнитной стрелки на величину в 7°. Следовательно, надо повернуть компас так, чтобы северный конец стрелки совпал с указанием на лимбе «7°». Тогда, ось лимба С — Ю пройдет через истинный географический меридиан и компас окажется точно ориентированным по отношению к сторонам горизонта. В случае западного магнитного склонения (знак минус) истинный север лежит вправо от северного конца стрелки также на величину градусов магнитного склонения.

Рис. 27. Ориентирование карты по местным предметам.
Определение своего местонахождения. После того как карта сориентирована, ее «привязывают» к. местности путем визирования на заметные предметы или с помощью компаса. Для этого узнают по компасу магнитные азимуты на два ориентира и, сделав поправки на местное магнитное склонение, определяют географические (истинные) азимуты этих ори

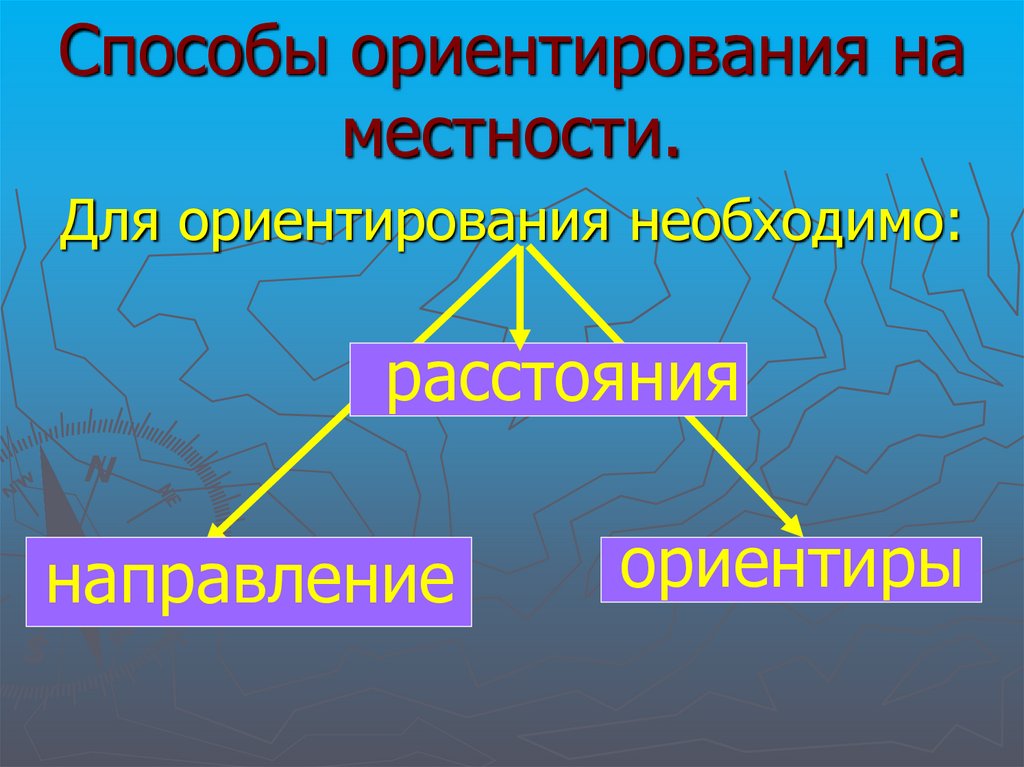

Способы ориентирования на местности.

По звездам.  Полярная звезда – последняя в «ручке ковша» созвездия Малая Медведица – всегда указывает на север.  Отыскать ее можно, мысленно продолжив линию, соединяющую две крайние звезды в ковше созвездия Большая Медведица и отложив на ней пять отрезков, примерно равных расстоянию между этими звездами. Точность определения этим способом может достигать 3‑4°.

В ситуации, когда созвездие Большая Медведица закрыто облачностью или расположено слишком низко на небе, отыскать Полярную звезду может помочь созвездие Кассиопея. Оно расположено почти всегда против созвездия Большая Медведица и так же, как и оно, вращается вокруг Полярной звезды. Созвездие Кассиопея состоит из пяти ярких звезд, напоминающих сильно сплюснутую букву «М». Полярная звезда расположена прямо против центральной звезды созвездия примерно на том же расстоянии, что и от Большой Медведицы.

Некоторое представление о сторонах света может дать движение звезд по небосклону. Для того чтобы определить его более точно, следует изготовить простейшее визирное приспособление из двух вбитых в грунт на некотором расстоянии друг от друга кольев. На вершины двух кольев следует «посадить» хорошо различимую звезду и заметить, в какую от визирной линии сторону она сместится через несколько минут.

Если направо – то вы смотрите приблизительно на юг. Налево – значит, ваш взгляд направлен на север. Если поднимается вверх – визир нацелен на восток. Опускается – на запад. Еще раз повторю, что данным способом стороны света определяются очень приблизительно.

Подсказать направление на север может Млечный Путь – густая россыпь мелких звезд, пересекающая небо широкой полосой и ориентированная в линии север – юг. Но этот способ грешит приблизительностью.

По солнцу.  Днем поможет сориентироваться солнце. Если в местный полдень встать спиной к солнцу, то тень укажет на север, соответственно юг будет сзади, восток – по правую руку, а запад – по левую. Иначе говоря, самая короткая тень от предмета указывает на север, и, одновременно, самая короткая тень «отбивает» полдень.

По тени.  Чтобы точно определить полуденную тень, надо на ровной площадке под углом в 45–50° вбить в землю полутораметровую палку. К ее вершине привязать веревку, утяжеленную с нижнего конца камнем‑отвесом. Под отвесом забить колыше.  За 30–50 мин до наступления местного полудня (запас времени берется на случай неточного хода часов) отмечается конец тени, отбрасываемой палкой. С  помощью веревочного циркуля, прикрепленного одним концом к колышку,  от точки Б  проводится полукруг.

После полудня конец тени от палки вновь неизбежно коснется линии полукруга.  Полученную дугу БВ  надо разделить пополам, чтобы получить точку Г.  Линия АГ  будет являться полуденной тенью и указывать на север.

Существует более простой, но менее точный способ определения сторон света.  На плоском участке местности надо вбить в землю метровый колышек и отметить конец тени А.  Через 15–20 мин сделать вторую отметку конца тени Б.  Полученная линия АБ  будет расположена в направлении восток – запад. При этом точка первой тени будет показывать западноен аправление, а второй – восточное. Линия, проведенная от основания палки под прямым углом к линии восток – запад, укажет на север. Данный способ наиболее точен в южных районах страны в летний и зимний периоды, менее точен весной и осенью и совершенно непригоден в дни солнцестояния.

По солнцу и часам.   Довольно известен способ определения сторон света по солнцу и часам. Для этого надо, поворачивая часы в горизонтальной плоскости, направить часовую стрелку на солнце. Минутная и секундная стрелки в работе не задействуются, и поэтому на них можно не обращать внимания. Биссектриса угла между часовой стрелкой и цифрой «2» на циферблате укажет направление на юг. Причем до полудня юг будет справа от солнца,  а после полудня – слева.

Более точен прием с часами и спичкой. Часам следует придать наклонное положение под углом примерно 40–50° к горизонту, при этом часы надо держать большим и указательным пальцами у цифр «3» и «9», цифрой «12» от себя.

Найдя на циферблате середину дуги между часовой стрелкой и цифрой «2», перпендикулярно циферблату прикладывают спичку. Не изменяя положения часов, поворачивайтесь вместе с ними по отношению к солнцу так, чтобы тень от спички проходила через центр циферблата – в этот момент цифра «2» укажет направление на юг.

Очень важно помнить, что часы в этот момент должны показывать местное (поясное) время. Необходимо учитывать, что, например, истинный полдень (по принятому на территории бывшего СССР в целях экономии электроэнергии и рациональной работы декретному времени) наступает лишь в 13 часов. Именно поэтому на циферблате выбирается цифра «1», а не «12». Кроме того, надо принимать во внимание проводимый в последнее время перевод стрелок на час вперед или на час назад в зависимости от времени года (так называемое «летнее время»). Таким образом, полдень летом может не сходиться с истинным поясным уже на два часа. В этом случае биссектрису уже следует проводить между часовой стрелкой и цифрой «2».

Следите, чтобы часы показывали истинное поясное время.

Ориентирование по часам и солнцу дает хорошие результаты в умеренных широтах, особенно зимой, менее точно – весной и осенью. Летом, когда солнце высоко стоит над горизонтом, ошибка может достигать 20–25°. В южных широтах описанные способы лучше не применять.

Кроме того, полезно знать, что в средних широтах в любое время года в определенный час солнце может довольно точно указать на одну из сторон света. Опять‑таки надо помнить, что часы должны показывать местное (поясное) время.

По луне.  В ночной период времени помогает сориентироваться луна. Полная луна занимает наиболее высокое положение над горизонтом, когда находится на юге. Иначе говоря, самая короткая полуночная тень при полной луне указывает на север.

Существует еще один упрощенный способ ориентирования по луне, находящейся в первой или последней своей четверти (то есть когда видна лишь одна четвертая часть диска.) В этом случае надо мысленно соединить концы «рожек» месяца прямой линией и продолжить ее вплоть до пересечения с горизонтом. В Северном полушарии эта точка будет указывать приблизительно на юг. В южном – соответственно на север.

В приполярных районах летом северная сторона неба наиболее светлая, южная – самая темная. Этот способ в недавнем прошлом широко использовали полярные летчики.

По местным приметам.   При невозможности ориентирования по солнцу и звездам, например, из‑за сильной облачности, можно попытаться определить направление на север по местным приметам. Строго говоря, это тоже астрономические, только как бы законсервированные во времени способы ориентирования. Растения чутко реагируют на интенсивность тепла, света, поэтому на освещенных солнцем пространствах развиваются одни формы растительности, в тени – другие. И даже одни и те же растения существенно отличаются друг от друга в зависимости от того, где они растут – в тени или на солнце. Это их свойство и позволяет заблудившемуся человеку ориентироваться в пространстве. Правда, растительные «компасы» грешат большей приблизительностью, чем астрономические способы ориентирования, и поэтому использовать их допустимо лишь тогда, когда исчерпаны все другие возможности.

Искать «компасные» приметы нужно только на отдельно стоящих растениях и предметах. В густолесье, в ущельях, оврагах и других складках и перегибах рельефа, в буреломе любые признаки смазаны, выражены нечетко, грешат приблизительностью. Наиболее ценную, с точки зрения аварийного ориентирования, информацию дают отдельно стоящие деревья, пни, камни, растения и пр. , расположенные на открытых, ровных площадках – посреди больших полян, на опушках, лугах, так как там они меньше подвержены воздействию местного микроклимата.

Достаточно серьезным средством ориентирования могут служить деревья. Нередко с северной стороны деревьев кора бывает грубее, темнее, с большим количеством трещин. С южной – эластичней, суше, имеет более светлый оттенок. Особенно это заметно на стволах таких широко распространенных пород, как береза, сосна, лиственница, осина. Например, у березы со стороны, обращенной к югу, кора мягче, чище, белее. У деревьев хвойных пород северная сторона ствола более темная. В сырую погоду на деревьях хвойных пород, особенно это заметно у сосны, в результате намокания коры образуется темная мокрая полоса. На обращенной к северу стороне ствола она сохраняется дольше и поднимается выше, так как туда почти не попадают солнечные лучи. Из‑за того же эффекта освещенности у сосны вторичная, бурая, потрескавшаяся кора на северной стороне поднимается выше по стволу.

Вот как описывает данный прием, которому его обучили местные жители, писатель‑геодезист Г. А. Федосеев.

«Я подвел его к нетолстой сосне.

– Смотри хорошо, одна сторона коры должна быть светлая, как золото, другая темная, как старая осина. Видишь?

– Вижу, хорошо заметно.

– Положи мою руку на светлую сторону… Эта сторона всегда смотрит в полдень. Разве не знаешь, что от солнца кора деревьев светлеет, а от тени темнеет? Теперь сам себе скажи, где заходит солнце, туда и веди след.

Все оказалось просто и понятно».

Кроме того, у деревьев хвойных пород с южной стороны, сильнее прогреваемой солнцем, натеки смолы гораздо обильнее (зачастую в форме многослойных натеков и сосулек), чем с северной, где может быть лишь несколько смоляных капель. Та же смола с южной стороны дольше сохраняет светло‑янтарный цвет.

У сосны, у комля, ближе к корням, нередко обильно нарастает мох, лишайники. Мох любит сырость, тень, норовит спрятаться от прямых солнечных лучей за стволом и, значит, указывает на север. Точно так же мох располагается на отдельных камнях, пнях, на скалах, на стенах старых деревянных и каменных строений. Из лиственных деревьев мхом и лишайниками больше всего обрастают осины и тополя. В случаях, когда ствол дерева покрыт разросшимся лишайником вкруговую, надо ощупать его рукой. С северной стороны лишайник более влажный, плотный, его больше. Засохшие деревья, пни, упавшие на землю стволы в большей степени гниют с северной стороны.

Весной травянистый покров более развит и густ на северных окраинах полян, лучше прогреваемых солнцем. В жаркий период лета наоборот: с северной стороны полян трава выгорает, жухнет, а с южной, затененной, бурно растет.

У отдельно стоящих деревьев, пней, больших камней, строений трава растет гуще с южной стороны. В жаркий день трава с северной стороны от предмета (камня, дерева и пр.) дольше сохраняется свежей, влажной, иногда с каплями росы. И, напротив, с южной стороны выпавшая роса подсыхает быстрее. В сильную жару почва с южной стороны от предмета более сухая, трава вялая. А если жара стоит несколько дней подряд, то с южной стороны трава высыхает и становится менее густой, сочной, чем с северной. И грибы в сухую погоду чаще встречаются с северной стороны от деревьев, кустов, пней.

На северных склонах выпавшая утром роса сохраняется дольше. Ягоды на северных склонах холмов поспевают позже, так как им достается меньше тепла и света. Даже если внимательно рассмотреть отдельную ягоду, можно заметить такую закономерность – сторона ягоды, обращенная к югу, нередко более красная, спелая. Но если на ягодах этот признак бывает выражен слабо и поэтому им надо пользоваться осторожно, то на плодах он просматривается в большей степени. Например, многие плоды приобретают окраску зрелости – краснеют или желтеют раньше на ветках, обращенных к югу. На цветущих кустарниках с южной стороны цветов больше, и распускаются они зачастую раньше, чем с северной.

Чутко реагируют на магнитные поля некоторые животные и насекомые. К примеру, муравейники с северной стороны, как правило, бывают защищены стволом дерева, кустом, камнем, пнем. Южная сторона муравейника бывает более пологая, чем северная, так как за счет такой конфигурации он получает большее количество тепла и света. Но безоговорочно доверять муравьиному «компасу» не стоит, так как иногда расположение и внешний вид муравейников зависят от особенностей местного климата и рельефа. Суслики строят норки чаще всего к югу от камня или дерева. Весной стаи перелетных птиц летят на север, осенью – на юг. Степные пчелы строят свои жилища, напоминающие комки грязи, отброшенные колесами транспорта или лошадиными копытами, на камнях или стенах, обращенных всегда к югу.

Помочь сориентироваться могут лесные просеки. В больших лесных массивах обычно просеки ориентируются в направлении север – юг и запад – восток. Нумерация кварталов лесных массивов в бывшем СССР идет с запада на восток и далее на юг. Поэтому ребро между двумя наименьшими цифрами обычно указывает на север. Но этот способ требует многократного подтверждения, так как иногда квартальные столбы устанавливаются небрежно или случайно сдвигаются.

Ориентироваться по ширине годовых колец на пнях и густоте веток на кронах деревьев и кустов, как это иногда рекомендуется в некоторых старых книгах и справочниках, не следует. Ширина годовых колец дерева зависит от физиологических особенностей роста растения, освещенности, микроклимата. Густота кроны определяется направлением господствующих ветров (именно поэтому такие деревья иногда называют «флажковыми»), освещенностью, свободным для прорастания пространством.

Наиболее точны способы определения сторон света, связанные со стаиванием снежного покрова ранней весной. Почва оголяется раньше на склонах, обращенных к югу, за счет более интенсивного нагрева. В оврагах, лощинах, отдельных ямах быстрее оттаивает северная сторона, попадающая под прямые солнечные лучи.

И наоборот, на южной стороне снег застаивается, так как путь прямым солнечным лучам перекрывает срез обрыва. Такое же подтаивание можно наблюдать в следах человека или животного, оставленных в снегу.

Корни деревьев и пней оголяются раньше с южной стороны, сильнее освещаемой лучами солнца. Лунки от стаявшего снега у одиноко стоящих деревьев, пней, камней вытянуты в южном направлении. Снег прилипает к подтаявшему камню с северной стороны. Иней и лед с северной стороны поднимаются выше по стволу дерева. У северной опушки леса почва освобождается из‑под снега на 10–20 дней позднее, чем на южной. Остатки снега на северных склонах сохраняются дольше, а в высоких широтах и горах иногда застаиваются до самого лета. На кронах отдельно стоящих деревьев снежные шапки стаивают раньше с южной стороны. На скалах, отдельно стоящих камнях с южной стороны висят многочисленные сосульки, в то время как с северной их еще нет. И наоборот, когда южная сторона камней уже совершенно высыхает, на северной появляются запоздалые сосульки.

На обращенных к солнцу склонах во время таяния снега образуются вытянутые к югу выступы («стрелки»), разделенные полукруглыми выемками, открытая часть которых обращена на юг.

В разгар весны на ровных площадках и южных склонах снег, подтаивая, как бы ощетинивается, образуя своеобразную «черепицу», состоящую из мелких острых шипов, разделенных впадинами, открытая часть которых направлена на юг. Шипы параллельны друг другу, наклонены к земле под одним и тем же углом и своей плоскостью также указывают на юг. Угол наклона шипов соответствует углу нахождения солнца в наивысшей точке. Наиболее заметна «щетина» на склонах, покрытых загрязненным снегом.

При ориентировании по одним только местным приметам ни в коем случае нельзя делать выводы о расположении сторон света по одному‑двум наблюдаемым признакам. Торопливость может привести к серьезным ошибкам. Наблюдения следует суммировать, копить, окончательные выводы делать лишь после многократного подтверждения первоначально полученного результата. И даже во время движения, внимательно осматриваясь по сторонам, надо беспрерывно искать приметы, подтверждающие или опровергающие выбранное направление движения. Только в этом случае можно рассчитывать на удачу.

Андрей Ильин

Кратко про ориентирование на местности

Oriens — латинское слово, означает «восток» и именно от него происходит термин «ориентироваться». Почему от «востока», а не от «запада» к примеру? Потому что восток — самая важная сторона света: солнце встает именно здесь, молятся на восточную сторону, а вот «запад» ничем особым не прославился.

Ориентироваться на местности не легко, необходимо определить где какие стороны света находятся, где располагаетесь вы, а где конечный пункт вашего назначения относительно этих сторон, найти и, главное, выдержать правильное направление пути. Веками человечество копило опыт этой хитрой науки, и сегодня в нашем распоряжении масса способов (на любой вкус) для достижения цели.

Для определения своего местоположения и местоположения цели используются ориентиры, в роли которых выступают хорошо заметные предметы (перекрестки троп и дорог), неровности ландшафта (горы, холмы). Главная характеристика ориентиров — их значительное отличие от других объектов местности и четкость (ориентир должен выделяться окраской, формой, размерами). Желательна универсальность ориентиров (чтобы он таковым оставался и в темное время суток).

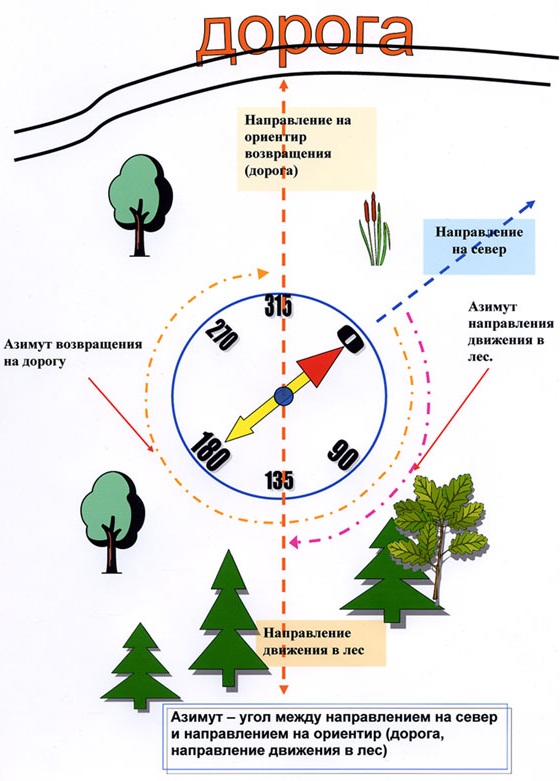

Совсем неплохо, если вы захватили с собой компас. Итак. Определяем расположение сторон света с помощью компаса: отпускаем тормоз, устанавливаем компас горизонтально и вращаем пока северный (синий) конец стрелки не окажется напротив нулевого деления шкалы. В этом положении буквы «Ю», «З» и «В» указывают, соответственно, на  «Юг», «Запад» и «Восток». Естественно, что нулевое деление шкалы указывает на «Север». Чтобы не производить данную процедуру по нескольку раз, наметьте ориентиры для каждой из сторон и используйте их.

Если компаса нет, определить стороны помогут Солнце, Луна и Полярная звезда. С помощью Солнца способ самый быстрый. Итак, ровно в 13 часов (имеется в виду московское время, оно на час расходится с Солнечным) солнце находится на юге (в это время тени, отбрасываемые предметами, самые короткие — информация на случай, если часов нет).

Еще способ: установите часы горизонтально и поверните их так, чтобы часовая стрелка своим острием была направлена в сторону Солнца (минутная стрелка не учитывается). Прямая линия, которая делит угол между часовой стрелкой и направлением на цифру 1 циферблата, показывает направление на юг. Зная, где юг, вычислить все остальное труда не составит.

Луна вместо компаса, тоже неплохая идея. Самые точные результаты вы получите в полнолуние. Именно в полнолуние Луна находится против Солнца, и в час ночи она указывает на юг.

Но если ночью небо ясное, для расчетов используйте другое светило — Полярную звезду. Она всегда находится на севере. Ее легко найти по созвездию Малой медведицы — она рядом с «окончанием ручки ковша». Или найдите созвездие большой медведицы и мысленно продолжите линию, которая соединяет две крайние звезды ковша, длина мысленной линии равняется длине отрезка, соединяющего уже названные точки, умноженной на 5. На конце этой линии и будет Полярная звезда.

Еще можно использовать местные признаки, которые приближенно указывают на стороны света. Например, кора деревьев грубее на северной стороне, в то время как на южной стороне она тоньше и эластичней. Мох и лишайники покрывают камни и деревья с северной стороны. На южной стороне дерева можно наблюдать обильное скопление смолы. У муравейников южный скат более пологий, чем северный. Снег быстрее тает на южных склонах.
